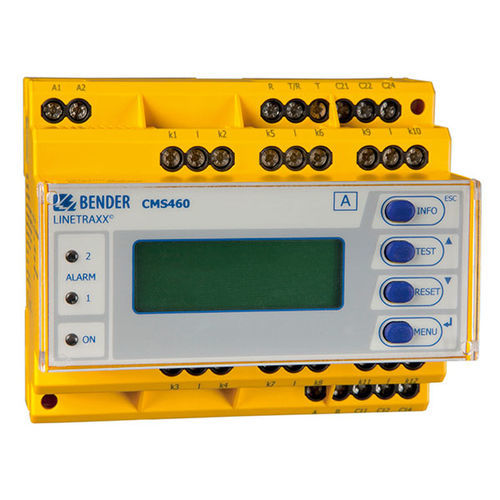

Dispositivo supervisor de aislamiento para quirófanos LINETRAXX® CMS460-D

para la unidad de vigilancia intensivapara locales médicos del grupo 2IEC 60364-7-710

El sistema CMS460 se compone de uno o varios evaluadores de corriente de carga CMS460-D, capaces de detectar y evaluar corrientes de carga en fuentes de alimentación puestas a tierra y no puestas a tierra a través de los transformadores de corriente de medida asociados. La tensión máxima del sistema a vigilar depende de la tensión nominal de aislamiento del transformador de corriente de medida utilizado en el caso de sistemas de barras colectoras, o de los cables o conductores por los que discurren. Los transformadores de corriente de medida CTAC... (cerrados), WR... (rectangulares) y WS... (de núcleo partido) y WF... (flexibles) se utilizan para corrientes alternas y pulsantes. A los canales de medida del evaluador se puede conectar cualquier combinación de las distintas series de transformadores de corriente de medida. Cada CMS460-D utiliza 12 canales de medición. Se pueden conectar hasta 90 evaluadores de corriente de carga a través de un bus BMS (interfaz RS-485 con protocolo BMS), con lo que se pueden supervisar hasta 1080 canales de medición (subcircuitos). Si este producto va a utilizarse para la protección contra incendios o de instalaciones, la respuesta en frecuencia puede ajustarse en consecuencia. Las corrientes medidas pueden analizarse en busca de armónicos. Mediciones sensibles de CA o CC pulsada opcionales para cada canal medición del valor eficaz 12 canales de medición por dispositivo individual para corriente de carga Hasta 90 evaluadores CMS460-D en el sistema (1080 canales de medición) Rápida exploración paralela para todos los canales Rangos de respuesta 100 mA...125 A (42...2000 Hz) Función de preajuste
