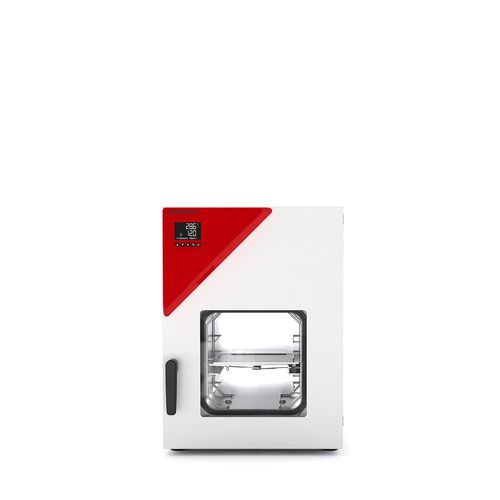

Horno de secado VD 23

de uso generalde vacíoaluminio

Descripción del producto
La cámara de secado al vacío VD 23 de BINDER está diseñada para el secado controlado de disolventes no inflamables en entornos industriales y de laboratorio. Combina un control preciso de la temperatura con la técnica patentada de bandejas expansivas para optimizar la transferencia de calor. Las bandejas son reposicionables y el interior se ha diseñado para facilitar la limpieza.

Ventajas

• Secado rápido y cuidadoso bajo vacío controlado
• Óptima transferencia de calor mediante grandes placas conductoras
• Funcionamiento seguro gracias a un concepto de seguridad probado
• Posibilidad de sistemas modulares completos con bomba de vacío y armario de bombas

Características importantes

• Rango de temperatura: temperatura ambiente +9 °C hasta +220 °C
• Controlador con pantalla digital de presión y temperatura
• Supervisión de secado programada con ventilación automática al final del proceso
• Registrador de datos interno; valores exportables en formato abierto vía USB
• 1 bandeja expansiva de aluminio, posicionable
• Conexión de gas inerte / opción de ventilación universal
• Puerto de acceso DN 16 para introducir equipos de medición externos
• Cristal de seguridad suspendido con muelle y protección contra astillado
• Gran ventana de observación, iluminación interior opcional
• Interfaz de ordenador: Ethernet

Especificaciones técnicas (datos clave)
Número de artículo: 9630-0001 / 9630-0005
Denominación: VD023-230V / VD023UL-120V
Versión: Estándar

Datos de rendimiento — Temperatura
Rango de temperatura: +9 °C por encima de la temperatura ambiente hasta 220 °C
Uniformidad de temperatura a 100 °C: 1,0 ± K
Fluctuación de temperatura a 100 °C: 0,1 ± K
Tiempo de calentamiento hasta 100 °C: 80 min

Datos de vacío
Tasa de fugas: 0,01 bar/h
Fluctuación de presión en el tiempo a 50 mbar: 1 ± mbar
Fluctuación de presión en el tiempo a 400 mbar: 70 ± mbar

Datos eléctricos
Tensión nominal: 200...230 V (9630-0001) / 100...120 V (9630-0005)
Frecuencia de red: 50/60 Hz
Potencia nominal: 0,9 kW
Fusible: 6,3 A (230 V) / 10,0 A (120 V)
Fase (tensión nominal): 1~

Conexiones
Conexión de vacío con brida pequeña: DN 16 mm
Puerto de acceso de medición con brida pequeña: DN 16 mm
Conexión de aire comprimido para encapsulado a sobrepresión: 5 NW

Dimensiones y pesos
Volumen interior: 24 L
Peso neto (vacío): 64 kg
Carga por bandeja: 20 kg
Carga permitida total: 50 kg
Separación a pared posterior: 100 mm
Separación lateral: 70 mm

Dimensiones de carcasa (netas)
Ancho neto: 523 mm
Altura neta: 698 mm
Fondo neto: 413 mm

Dimensiones internas
Ancho interior: 285 mm
Altura interior: 285 mm
Fondo interior: 295 mm
Puertas: 1

Datos medioambientales
Nivel de presión sonora: 40 dB(A)
Consumo energético a 100 °C: 140 Wh/h

Equipamiento
Número de bandejas (std./máx.): 1/4

Opciones, accesorios y servicios (ejemplos)

• Bandejas expansivas (aluminio o acero inoxidable)
• Junta de puerta FKM sin silicona
• Certificados de calibración y servicios de cualificación (IQ/OQ)
• Medición de temperatura de muestra con sensor Pt100
• Cerradura de puerta, puerto universal DN 40, ventilación adicional
• Iluminación interior LED, salida analógica 4-20 mA, controlador táctil
• Armarios de bomba y bombas de vacío VP1/VP2, condensador de emisiones
• Software APT-COM, contratos de mantenimiento y puesta en marcha

Características / especificaciones técnicas

• Modelo: VD 23
• Destinado al secado de disolventes no inflamables
• Rango de temperatura: ambiente +9 °C hasta +220 °C
• Volumen interior: 24 L; Interior (An×Al×Pr): 285 × 285 × 295 mm
• Peso neto: 64 kg
• Conexión de vacío / puerto de acceso: DN 16
• Eléctrico: 200...230 V (opción 100...120 V), 50/60 Hz, 0,9 kW
• Número de bandejas (std./máx.): 1/4; carga por bandeja 20 kg; carga permitida 50 kg
• Registrador de datos con exportación USB; interfaz Ethernet
