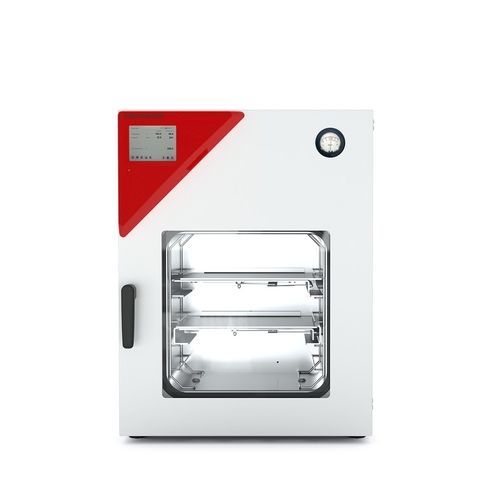

Horno de vacío VDL 56

de secadode laboratoriode mesa

Descripción del producto
Las cámaras de secado al vacío de la serie VDL de BINDER garantizan la máxima seguridad en el secado de disolventes orgánicos inflamables. Equipo protegido contra explosiones, clasificación según la Directiva ATEX 2014/34/UE: EX II 2/3/- G IIB T3 Gb/Gc/- X.

Ventajas

• Secado rápido y delicado para piezas sensibles
• Transmisión de calor óptima mediante grandes placas conductoras
• Concepto de seguridad conforme a ATEX para operación segura
• Opción de sistema modular completo con bomba de vacío y armario para bomba

Características importantes

• Rango de temperatura: ambiente +9 °C a +110 °C
• Clasificación ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
• Controlador con pantalla táctil intuitiva y visualización gráfica de presión/temperatura
• Supervisión de secado programada con ventilación automática al finalizar
• Registrador de datos interno; valores exportables en formato abierto vía USB
• Control de presión para autorización de calentamiento a partir de < 100 mbar
• 2 bandejas expansivas de aluminio, posicionables (std. 2 / máx. 5)
• Conexión de ventilación universal para aire ambiente o gas inerte
• Puerto de acceso universal DN 16 para sensores externos o pasacables
• Panel de vidrio de seguridad con suspensión por muelle y gran ventanilla
• Interfaz ordenador: Ethernet

Datos (selección)
Número de artículo: 9630-0010 | 9630-0014
Denominación: VDL056-230V | VDL056-120V
Versión: Standard

Datos de rendimiento — Temperatura (selección)
Rango de temperatura: +9 °C sobre ambiente hasta 110 °C
Desviación de temperatura espacial a 100 °C: 1,2 ± K
Fluctuación temporal a 100 °C: 0,1 ± K
Tiempo de calentamiento a 100 °C: 140 min

Datos de vacío (selección)
Índice de fugas: 0,01 bar/h
Fluctuación de presión a 50 mbar: 1 ± mbar
Fluctuación de presión a 400 mbar: 70 ± mbar

Datos eléctricos (selección)
Tensión nominal: 200...230 V (9630-0010) | 100...120 V (9630-0014)
Frecuencia: 50/60 Hz
Potencia nominal: 1,4 kW
Fusible del equipo: 8,0 A (200...230 V) | 16,0 A (100...120 V)
Fase: 1~

Conexiones
Conexión de vacío con brida pequeña: DN 16
Puerto de acceso de medición con brida pequeña: DN 16

Dimensiones y pesos (selección)
Volumen interior: 55 L
Peso neto (vacío): 104 kg
Carga por bandeja: 20 kg
Carga total permitida: 60 kg
Distancia a pared posterior / lateral: 100 mm / 70 mm

Carcasa y dimensiones internas
Carcasa (A x A x F neto): 638 x 815 x 461 mm
Interior (A x A x F): 400 x 400 x 343 mm
Puertas: 1

Datos ambientales
Nivel de presión sonora: 40 dB(A)
Consumo energético a 100 °C: 180 Wh/h

Accesorios
Número de bandejas (est./máx.): 2 / 5

Opciones y accesorios

• Bandejas aluminio o acero inoxidable
• Junta de puerta FKM (sin silicona)
• Bomba de vacío VP5 EX (ATEX)
• Armario de bomba VDL 56 con VP5 EX
• Salida analógica 4–20 mA para temperatura
• Medición de temperatura de muestra (Pt100)
• Certificados de calibración (temperatura, presión)
• Contratos de mantenimiento

Especificaciones técnicas (resumen)

• Modelo comercial: VDL 56
• Sistema: VDL (unidad ATEX para disolventes inflamables)
• Volumen: 55 L
• Rango de temperatura: ambiente +9 °C a +110 °C
• Potencia nominal: 1,4 kW
• Peso neto: 104 kg
• Conexión de vacío: DN 16
• Registro de datos interno (USB); interfaz Ethernet
• ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
