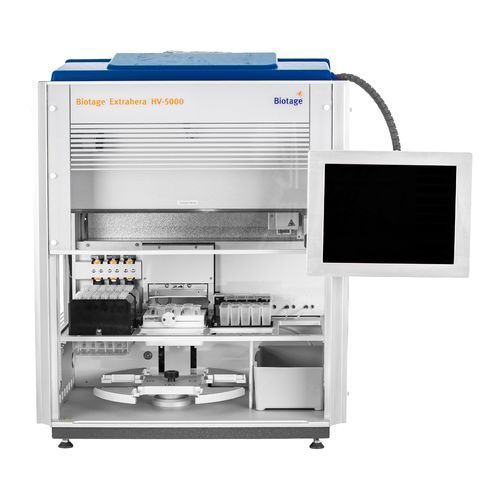

Sistema de preparación de muestras automatizado Extrahera™ HV-5000

para laboratorio clínicode medicina legalpara preparación de muestras

Resumen

Estación automatizada de preparación de muestras diseñada para extracción en fase sólida (SPE) y extracción líquida asistida (SLE) de alto volumen. Integra pipeteo SMART, una cabeza de pipeteo de cuatro canales, unidad de presión positiva y control por pantalla táctil para flujos de trabajo compatibles con GLP.

Principales ventajas

• Carrusel inferior de cuatro posiciones para recogida flexible de eluciones y gestión de residuos, optimizando el desarrollo de métodos.
• Segregación de residuos en tres vías (orgánico, acuoso, clorado) para mejorar la gestión de eliminación.
• Unidad de presión positiva que proporciona flujo reproducible y elución controlada para métodos robustos y repetibles.
• Ventilador de extracción integrado para instalación en banco, campana o laboratorio móvil.
• Cabezal de pipeteo de 4 canales que permite transferencias paralelas de muestras y disolventes de 250–5000 µL por canal para acelerar el rendimiento.
• Interfaz táctil con registro de auditoría y gestión de usuarios para cumplimiento GLP.
• Plataforma superior con seis posiciones configurables para flujos de trabajo de gran volumen y accesorios.
• Cinco depósitos de disolvente autorrellenables de 40 mL que reducen la intervención manual y permiten operación continua.

Diseñado para preparación de muestras de alto volumen

Diseñado para laboratorios que procesan grandes volúmenes de muestras, compatible con cartuchos SPE y SLE de 3–15 mL. La cabeza de 4 canales aspira y dispensa 250–5000 µL por canal, permitiendo el procesamiento paralelo de hasta 48 muestras con precisión y repetibilidad controladas.

Pipeteo SMART y automatización del flujo de trabajo

SMART loading ajusta el descenso de la pipeta para coincidir con la velocidad de aspiración, evitando la aspiración de aire y derrames para transferencias limpias y precisas. El pipeteo paralelo y la gestión automatizada de disolventes reducen pasos manuales y aumentan el rendimiento.

Aplicaciones

• Toxicología forense y control antidopaje (flujos validados)
• Ensayos de seguridad alimentaria
• Análisis ambientales, incluidas metodologías PFAS
• Preparación de muestras clínicas y bioanalíticas
• Laboratorios de alto rendimiento que requieren procesos conformes a GLP

Características / especificaciones técnicas

• Capacidad de disolventes: 5 depósitos auto + 5 manuales
• Dimensiones: 860 × 570 × 790 mm (33.8” x 22.4” x 31.1”) con pantalla táctil
• Peso: 80 kg (176 lbs.)
• Interfaces: pantalla táctil, USB 2.0, Ethernet
• Capacidad bomba pipeta: 250–5000 μL
• Especificaciones de pipeteo: A 250 μL: ±2,0% exactitud y 3,0% CV; A 500 μL: ±1,5% exactitud y 2,0% CV; A 1000 μL: ±1,0% exactitud y 1,5% CV; A 5000 μL: ±0,5% exactitud y 1,0% CV
• Unidad de presión: Procesamiento 0–5 Bar (incrementos de 0,1 Bar); Secado placa: 5 Bar a 600 mL/min
• Formato: Racks 48 posiciones para columnas 3 mL (sin pestaña); racks 24 posiciones para columnas 3 y 6 mL; racks 12 posiciones para 10 y 15 mL (sin pestaña)
• Posiciones de placa: Plataforma superior 6 posiciones para muestras, placas de extracción, puntas y disolventes; 4 posiciones en el carrusel inferior para múltiples eluciones y residuos
• Puntas desechables: Puntas de muestra desechables (Posición 2): puntas 5000 μL transparentes; Puntas de disolvente desechables (Posiciones 1 y 6): puntas 5000 μL transparentes
• Temperatura de funcionamiento: 18 °C a 32 °C; Almacenamiento y transporte: -25 °C a 60 °C
• Humedad: 10 a 90% HR
• Alimentación: 100 a 240 V, 50/60 Hz
• Fusibles: T4A en la entrada de alimentación (2 requeridos)
• Potencia máxima consumida: 300 VA
• Suministro de aire presurizado: >5 L/min, 6 ± 0.2 bar (0.6 ± 0.02 MPa; 87 ± 3 psi)
• Suministro de gas inerte: Puerto AIR >5 L/min, 6 ± 0.2 bar; Puerto N2: 1 L/min durante el procesamiento y 70 L/min durante el secado de placa, 6 ± 0.2 bar
• Suministro de vacío: Rango de presión parcial < 500 mbar (50 kPa; 7 psi); caudal bajo: ≥ 8.3 L/min
• Nivel sonoro máximo: 65 dB(A)
• GLP: Software compatible GLP con registro de auditoría y gestión de usuarios
• Certificaciones: CE, CSA
