2/2 vías Normalmente Cerradas (NC)

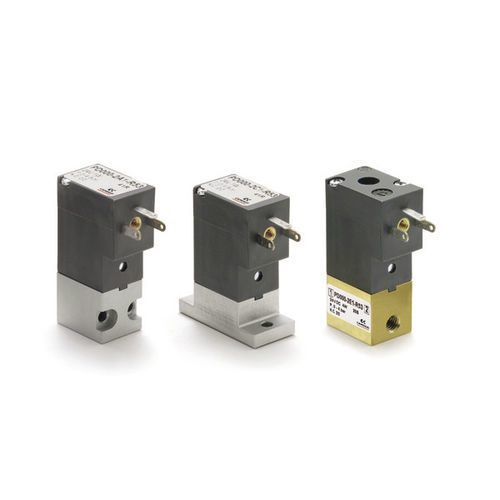

Estas electroválvulas de mando directo están disponibles en versión 2/2 vías NC, en varios tamaños y en tres diferentes versiones.
Nota: todas las electroválvulas 2/2 Vías Serie PD son basicamente en corriente continua.
Para operar en coriente alterna a la misma tensión, las electroválvulas necesitan usar el conector Mod. 125-800 o Mod. 125-900.
CARACTERÍSTICAS TÉCNICAS -
Function
2/2 NC
Operation
direct acting poppet type
Pneumatic connections
on subbase - M5 threads
Orifice diameter
0.8 … 2.5 mm
Flow efficient kv (l/min)
0.39 … 1.93
Operating pressure
-0.9 ÷ 4 … 12 bar
Operating temperature
0 ÷ 50 °C
Media
filtered air, class 5.4.4 according to ISO 8573-1 (max oil viscosity 32 cSt), inert gas - liquids (on demand)
Response time (ISO 12238)
<15 ms
Installation
in any position
MATERIALES EN CONTACTO CON EL FLUIDO -
Body
brass - anodized aluminium - POM
Seals
NBR - FKM - EPDM
Internal parts
stainless steel
CARACTERÍSTICAS ELECTRICAS -
Voltage
12 ... 24 V DC - other voltages on demand
Voltage tolerance
1 and 2 W ±10% - 4 W ±5%
Power consumption
1 … 4 W
Duty cycle
ED 100% (1 and 2 W) - ED 50% (4W) see the ED definition diagram
Electrical connection
industrial standard connector (9.4 mm)
Protection class
IP65 with connector
