DESCRIPCIÓN GENERAL

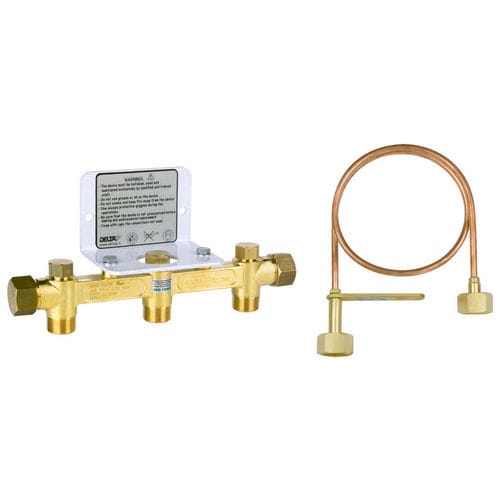

Colector de latón de alta presión de 3 posiciones para la conexión de botellas de gas medicinal.
CARACTERÍSTICAS PRINCIPALES
Conexión de cilindros específica para cada gas;
Cada una de las conexiones de entrada está equipada con una válvula antirretorno;
el matraz metálico de soporte permite fijar el colector a la pared.
MANIFOLDES
Colector en bloque de latón de alta presión.
Tres lugares para cilindros de gas medicinal. La conexión de los cilindros es diferente para cada gas, cada una de las conexiones de entrada está equipada con una válvula antirretorno, el matraz metálico de soporte permite fijar el colector a la pared. Los colectores están libres de halógenos.
VÁLVULAS DE PURGA DE ALTA PRESIÓN
Tienen que estar conectados a la rampa para las operaciones de purga. Cuerpo de latón cromado con matraz metálico para fijar en el pasillo La válvula está equipada con tornillos específicos para gas y tuercas de soldadura para la conexión a la rampa.
Datos técnicos
APTO PARA EL SIGUIENTE GAS: 02. Aire. N20. C02 PRESIÓN DE ENTRADA:
-200 bar para 02 y Aire
-110 bar para N20 y C02
RESISTENCIA MECÁNICA: >85.000 kPa (~ 850 bar])
PÉRDIDA DE PRESIÓN: según EN ISO 21969
LEAK RATE (con grifos en las conexiones no utilizadas): MAX ¿"IO*6 mbar l/s (2.4*10^ml/min)
TEMPERATURA DE ALMACENAMIENTO: -20 + +60 °C TEMPERATURA DE FUNCIONAMIENTO: -5 + +60 °C PESO: 2,8 Kg
ESTÁNDAR: ISO 7396-1. ISO 15001. EN ISO 21969 MATERIAL: craso
ESTOS SERVICIOS HAN SUPERADO CON ÉXITO LA PRUEBA DE COMPRESIÓN ADIABÁTICA EXIGIDA POR THEEN ISO 21969
DESENGRASADO SEGÚN ISO 15001 LIBRE DE HALÓGENOS
Códigos de producto
Rampa de alta presión - serie 2008M
8858-2008M
8859-2008M
8860-2008M
8861-2008M
Válvula de purga (a pedir por separado de la rampa)
8678-1073 Válvula de purga para rampas con acoplador para soldar
---
