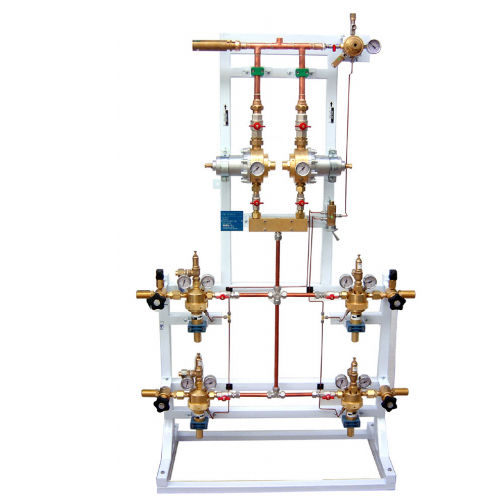

Unidad de distribución de gases medicinales de alto rendimiento C-2XC2210M-2250M

automáticacon cambio automático

DESCRIPCIÓN GENERAL Unidad de suministro de cambio de formato automático para gases medicinales de alto caudal. Está compuesto por cuatro válvulas de alta presión con asiento metálico y obturador metálico, cuatro reductores de presión serie 2210M, dos reductores de presión serie 2250M y un sistema neumático para el cambio entre la rampa de dosificación y la fuente secundaria y viceversa. La unidad de alimentación está dotada de un sistema de by-pass, con el fin de garantizar el suministro de gas incluso en el caso de que sean necesarias intervenciones de mantenimiento, de hecho cada reductor de presión y la parte motriz pueden ser aislados (gracias a las válvulas de bola especiales) permitiendo el funcionamiento parcial de la unidad de alimentación y asegurando así la continuidad de la alimentación. CARACTERÍSTICAS PRINCIPALES La utilización de dos reductores de primera etapa montados en paralelo, lo que permite garantizar un caudal elevado (hasta 200 Nm3/h) Reductores de presión de primera y segunda etapa según la norma ISO 10524-2 Válvulas de cierre con obturador metálico de alta presión y asiento, estas válvulas han superado la prueba de compresión adiabática exigida por la norma ISO 7396-1. Manómetros de alta y baja presión según EN 837-1 Presión de alta presión precalibrada a 20 bar, han pasado la prueba de compresión adiabática By-pass del sistema Conexiones entrantes variaron según el gas Unidad de suministro de cambio de formato automático para gases medicinales de alto caudal. Está compuesto por cuatro válvulas de alta presión con asiento metálico y obturador metálico, cuatro reductores de presión serie 221OM, dos reductores de presión serie 2250M y un sistema neumático para el cambio entre la rampa de dosificación y la fuente secundaria y viceversa. Dos reductores de presión están conectados a la salida de la misma línea.
