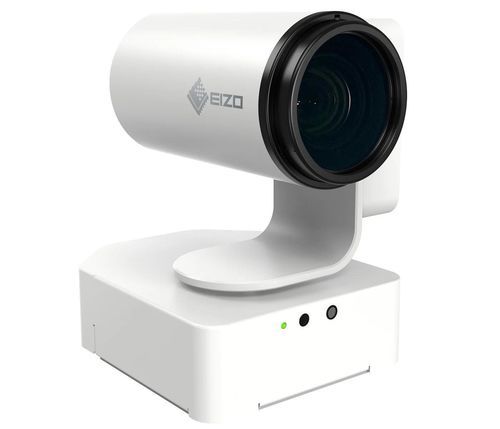

Sistema de vídeo para sala de operaciones 1920 x 1080 CuratOR SC431

2K4K1080p

Descripción del producto
El CuratOR SC431 es un sistema de cámara UHD para campo quirúrgico con soporte triaxial integrado, diseñado para grabación y transmisión en salas de operaciones. Captura imágenes y vídeo 4K/60p fluidos con estabilización y funciones de imagen adaptadas a la iluminación quirúrgica.

Características clave

• Captura 4K UHD (3840 × 2160) a 60 Hz progresivo para imágenes fluidas y de alta resolución
• Zoom óptico motorizado 30× (filtro de densidad neutra suministrado de serie)
• Montaje triaxial integrado (pan/tilt/roll) con posicionamiento suave y pasos inteligentes para un encuadre preciso a gran aumento
• Image Shake Stabilizer para reducir micro‑vibraciones y temblores al hacer zoom
• Micrófono integrado y salida de audio sincronizada

Funciones de imagen
El SC431 incluye Knee (reduce el halo de las luces quirúrgicas), Black Stretch (mejora la visibilidad en zonas oscuras), Noise Reduction y salida de color a 10 bits para gradaciones tonales precisas. Los controles abarcan modo de exposición, área de medición, matriz de color YUV, balance de blancos y nitidez para mantener una captura equilibrada en condiciones de iluminación complejas en quirófano.

Vista detallada y zoom
El zoom óptico 30× permite capturar con detalle áreas pequeñas y sitios quirúrgicos estrechos. El objetivo admite filtros ND para evitar reflejos y sobreexposición; se suministra un filtro ND como estándar.

Soporte y movimiento
El soporte integrado ofrece paneo ±170°, inclinación +90° a −30° y giro ±200°. Los movimientos permanecen paralelos al campo visual independientemente del giro. El paso inteligente reduce la velocidad de pan/tilt/roll al aumentar el zoom para permitir ajustes precisos a gran magnificación.

Conectividad y salidas
La Unidad de Control de Cámara (CCU) ofrece 12G-SDI y HDMI para salida 4K UHD y 3G-SDI y HDMI para Full HD. Todas las salidas pueden estar activas simultáneamente para previsualizar y grabar en entornos con equipos mixtos. Interfaces de control remoto: LAN, RS-232C y mando IR.

Conexión de un solo cable
La cabeza de cámara se conecta a la CCU mediante un único cable dedicado que transmite vídeo, audio y alimentación, simplificando la instalación. Longitudes de cable disponibles: 5 m, 25 m y 35 m; un adaptador de extensión opcional permite enlazar dos cables (5 m + 5 m o 5 m + 25 m).

Captura de audio
La cabeza de cámara incluye un micrófono incorporado y salida de audio sincronizada desde la CCU. El micrófono se activa/desactiva con un solo botón.

Archivos y descargas
La hoja de datos, el folleto del producto, las instrucciones de uso y el manual de instalación están disponibles para descarga por parte del fabricante (consulte al fabricante para los documentos disponibles).

Especificaciones

• Sensor de imagen: CMOS tipo 1/2.8, chip único
• Píxeles efectivos: 3840 × 2160
• Zoom: Óptico 30× motorizado
• Longitud focal: 4.5 mm (W) – 135 mm (T)
• Campo de visión horizontal (HFOV): 62.3° (W) – 2.5° (T)
• Distancia mínima al objeto (MOD): 100 mm (W) – 700 mm (T)
• Diámetro del filtro: 72 mm
• Control de enfoque: Auto, Manual
• Control de iris: Auto, Manual
• Rango de paneo: ±170°
• Rango de inclinación: +90° a −30°
• Rango de giro: ±200°
• Velocidad Pan/Tilt: 8.6 – 0.05°/s (7 pasos)
• Velocidad de giro: 30 – 0.2°/s (7 pasos)
• Micrófono integrado: Sí
• Funciones de control de imagen: Modo de exposición, Área de medición, Matriz de color YUV, Balance de blancos, Nitidez
• Ganancia: Auto, Manual (0 – 51 dB)
• Velocidad de obturación: [salida 59.94 Hz] 1/60 – 1/10000, [salida 50 Hz] 1/50 – 1/10000
• Volteo de imagen: Normal, Flip
• Terminales de salida de imagen: 4K – HDMI, BNC (12G-SDI); 2K – HDMI, BNC (3G-SDI)
• Formatos de salida de vídeo (ejemplos): 4K (HDMI/SDI) 2160/59.94p, 2160/50p; 2K (HDMI/SDI) 1080/59.94p, 1080/50p, y variantes entrelazadas
• Salida de audio: HDMI, SDI, mini jack
• Control remoto: LAN, RS-232C, mando IR
• Certificaciones y normas: CE / UKCA, CB, cTUVus, IEC60601-1, VCCI-A, FCC-A, CAN ICES (A), RoHS, WEEE
• Accesorios suministrados: Adaptador AC, cable de alimentación AC (2 m), mando IR, patas de goma ×4, cubierta de cable, instrucciones de uso, guía de referencia rápida
• Garantía: 2 años
• Requisitos de alimentación: DC 24 V
• Consumo máximo: 77 W
• Temperatura / humedad de funcionamiento: Cabeza cámara 0 – 35 °C / 20 – 80 % (sin condensación); CCU 0 – 40 °C / 20 – 80 % (sin condensación)
• Dimensiones (A × Al × P): Cabeza cámara 161 × 211.5 × 213.7 mm (con cubierta de cable); CCU 220 × 87.5 × 270 mm (sin proyecciones ni patas)
• Peso neto: Cabeza cámara 3.4 kg; CCU 3.0 kg
• Separación de orificios (montaje): 100 × 100 mm
