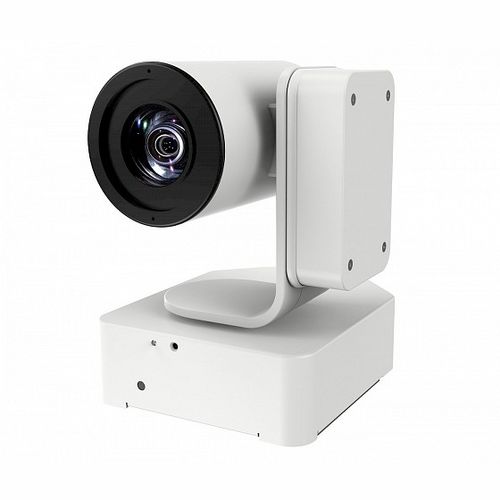

Sistema de vídeo para sala de operaciones 1920 x 1080 SC430-PTR

1080p3840 × 21601080p

Resumen
Sistema de cámara UHD con montura triaxial completamente integrada para la grabación de procedimientos quirúrgicos. Este producto ya no está en producción pero puede estar disponible en stock.

Características clave

• Resolución 4K UHD (3840 x 2160) con señal progresiva de 60 Hz para imágenes fluidas y de alta definición
• Zoom óptico motorizado 30x para imágenes detalladas de áreas quirúrgicas estrechas
• Tecnología inteligente de stepping: los movimientos de paneo, inclinación y rotación se ralentizan al aumentar el zoom para mantener estable el campo de visión
• Cabezal de cámara y montura totalmente integrados: paneo +/-170°, inclinación +90° a -30°, giro +/-165° para ajustes flexibles del campo visual
• Posicionamiento suave y movimientos de cámara intuitivos (movimiento paralelo del campo de visión al paneo/inclinar)
• Micrófono incorporado para captura de audio
• Conectividad versátil: salidas HDMI y SDI que proporcionan 4K/60p y salidas Full HD
• Control desde el panel frontal del CCU, mando a distancia inalámbrico suministrado, mando con joystick opcional por cable, o por software de quirófano vía LAN/RS-232C
• Conexión con un solo cable entre Cabezal/Montura y Unidad de Control (vídeo, audio y alimentación por un solo cable) para reducir el desorden de cables
• Longitudes de cable disponibles: 5 m, 10 m, 25 m, 30 m y 35 m
• Exterior se puede esterilizar de forma segura con alcohol para una limpieza sencilla
• Cumple con normas médicas, de seguridad y emisiones EMC
• Accesorios suministrados: adaptador AC, cable de alimentación AC (2 m), cable de cámara (25 m), mando IR, patas de goma, filtro ND, lente de aproximación, cubierta de cable, líquido fijador de roscas, instrucciones de uso, guía rápida
• Garantía: 2 años

Cabezal de cámara — Detalles técnicos
Sensor de imagen: CMOS tipo 1/2.5, chip único
Píxeles efectivos: 3840 x 2160
Zoom: Zoom óptico motorizado 30x
Longitud focal (f=): 4.6 (W) - 135 (T) mm
Campo horizontal de visión (HFOV): 68° (W) - 2.6° (T)
Distancia mínima al objeto (MOD): 1500 mm (en todo el rango de zoom); 1000 mm (con lente de aproximación)
Diámetro de filtro: 72 mm
Control de enfoque: Auto, Manual
Control de iris: Auto, Manual
Rango de paneo: +/-170°
Rango de inclinación: +90° / -30°
Rango de giro: +/-165°
Velocidad de paneo: 8.6 - 0.05 deg/s (7 pasos)
Velocidad de inclinación: 8.6 - 0.05 deg/s (7 pasos)
Velocidad de giro: 30 - 0.2 deg/s (7 pasos)
Micrófono integrado: Sí

Funciones y características
Control de imagen: Auto Level Control (ALC), Medición ponderada central, Emulación BT.2020, Balance de blancos, Nitidez
Ganancia: Auto, Manual (0 - 45 dB)
Velocidad de obturador: [salida 59.94 Hz] 1/60 - 1/10000; [salida 50 Hz] 1/50 - 1/10000
Volteo de imagen: Normal, Flip

Formato de vídeo
4K UHD: HDMI: 2160/59.94p, 2160/50p; SDI: 2160/59.94p, 2160/50p
FHD: HDMI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i; SDI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i

Otros detalles técnicos
Separación de orificios: Montura de cámara: 100 x 100 mm
Terminales de salida: HDMI x 2, BNC (Quad Link 3G-SDI), BNC (3G-SDI), Audio
Control remoto: LAN, RS-232C, mando IR
Alimentación: DC 24 V (adaptador AC incluido)
Consumo máximo: 55 W
Dimensiones: Cabezal de cámara y montura: 162 (W) x 211.5 (H) x 198 (D) mm (con cubierta de cable); Unidad de control: 212 (W) x 87.5 (H) x 270 (D) mm (sin proyecciones ni patas de goma)
Peso neto: Cabezal y montura: 3.1 kg (con cubierta); CCU: 2.9 kg
Temperatura de funcionamiento: Cabezal: 0 - 35℃; CCU: 0 - 40℃
Humedad de funcionamiento: 20 - 80% RH
Certificaciones y normas: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1

Características / especificaciones técnicas

• Nombre del modelo: CuratOR SC430-PTR
• Resolución: 4K UHD (3840 x 2160) @ 60p
• Zoom: 30x óptico motorizado
• Rangos de montura: Paneo +/-170°; Inclinación +90° / -30°; Giro +/-165°
• Distancia mínima al objeto: 1500 mm (1000 mm con lente de aproximación)
• Salidas: HDMI (x2), Quad Link 3G-SDI (BNC), 3G-SDI (BNC), Audio
• Interfaces de control: LAN, RS-232C, IR, mando con joystick por cable opcional
• Alimentación: DC 24 V (adaptador AC suministrado); Consumo máx. 55 W
• Dimensiones y peso: Cabezal+montura 162×211.5×198 mm, 3.1 kg; CCU 212×87.5×270 mm, 2.9 kg
• Entorno de funcionamiento: 0–35℃ (cabezal), 0–40℃ (CCU); 20–80% RH
• Certificaciones: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1
• Accesorios suministrados y longitudes de cable opcionales (5/10/25/30/35 m)
• Garantía: 2 años
