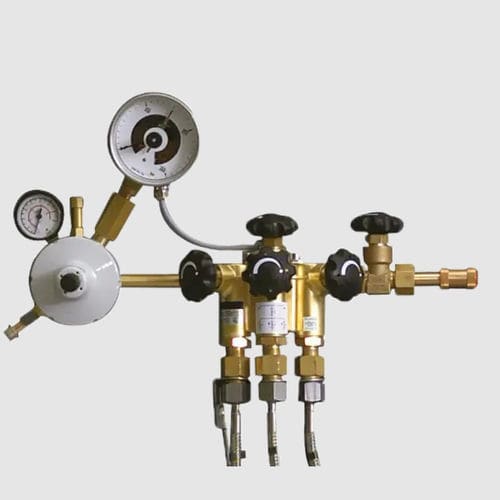

El colector de gas Simplex MMR es adecuado para este tipo de asistencia sanitaria en la que los requisitos de capacidad son limitados, como laboratorios y pequeñas clínicas sanitarias, veterinarias, etc. Este colector de gas consta de un solo grupo de botellas.
El regulador está montado en la unidad de recogida. Cada conexión de entrada tiene un filtro, una válvula antirretorno y una válvula de cierre. Esta disposición permite utilizar una botella cada vez.
Para obtener una presión de salida estable, este colector de gas está equipado con un regulador preajustado de dos etapas. En el lado de alta presión del regulador hay un manómetro de contacto cuya señal puede transmitirse a una unidad de alarma.
ESPECIFICACIÓN
SIMPLEX MMR INCLUYE LOS SIGUIENTES COMPONENTES
Colector de botellas de gas Simplex MMR
Tubo colector Bloque Manyflow para tres mangueras
Kits de evacuación de gas para tubo colector
PARA UN SIMPLEX MMR COMPLETO AÑADA
Alarma de gas
Válvula de alivio de presión con activación manual
Mangueras de alta presión con cable de seguridad
Soportes de sujeción de bombonas (incluidos en el juego de tubos colectores para bombonas de gas)
Letreros con el nombre del gas
Válvula de alivio de presión
DATOS TÉCNICOS
Gases:O2, Aire, N2, Ar, N2O, CO2 (todos los gases médicos)
Caudal nominal:30 m3/h
Presión nominal de entrada:200 bar (20 000 kPa)
Presión nominal de salida:5 bar (rango de ajuste 4-5 bar)
Conexión de entrada:W21,8×1/14 "M
Conexión de salida:G3/8 "M
Válvula de alivio de presión:6 bar
Válvula de alivio de presión
dimensión de la tubería:∅ 8 mm
Conexión de las válvulas de purga:W21,8×1/14 "M + tubo ∅ 15 mm
Situación reglamentaria:
Cumple con la directiva 93/42/CEE sobre productos sanitarios
Cumple con la norma EN ISO 7396-1 (sistemas centrales de suministro de gas)
Cumple con la norma EN 60601-1-2 (Compatibilidad electromagnética)
Presente SIS HB 370 y HTM 02-01
---
