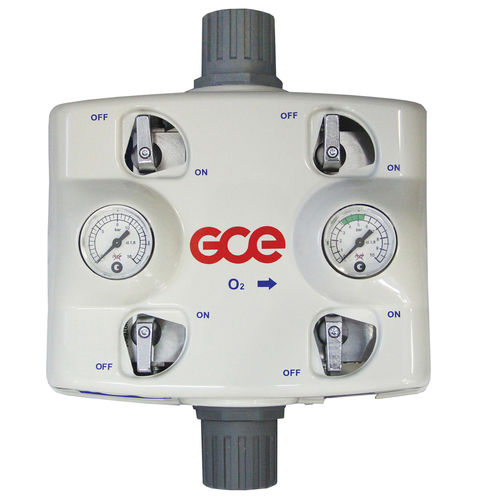

El colector MM40 - STABILIZER es una unidad de reducción de presión de segunda etapa cuya función es igualar la variación de presión eventual en el sistema de tuberías del hospital para garantizar una presión correcta de las unidades terminales.
MM40 - STABILIZER es la única unidad de reducción de segunda etapa cuando el suministro de gas primario se realiza mediante colectores de gas de alta presión (como MM40 - HP Unit). En caso de señal de desviación de presión en relación con los ajustes de alarma, la alarma puede visualizarse fácilmente en una unidad de alarma de gas. También es posible enviar información al control central de operaciones.
El estabilizador puede suministrarse con un transmisor de presión de 4-20 mA, un transmisor de presión de 0-50 mV o con presostatos. La unidad de reducción de gas MM40 - ESTABILIZADOR debe instalarse siempre de conformidad con las normas
EN ISO 7396-1 y las normas nacionales correspondientes.
PARA UN COLECTOR ESTABILIZADOR MM40 COMPLETO AÑADA:
Tapa de plástico para cierre
Unidad de alarma (incluida si se pide junto con la unidad HP)
DATOS TÉCNICOS
Gases:O2, Aire, Aire-800, N2, N2O, CO2, (todos los gases médicos)
Caudal nominal:40 m3h
Presión máxima de entrada:16 bar
Presión nominal de salida:4,5 bar (rango de ajuste 0,5 - 10 bar)
Conexión de entrada 1:G1/2 "M + pieza de soldadura tubo ∅ 12 mm
Conexión de entrada 2:Opcional (G1/2 "M + tubo de pieza soldada ∅ 12 mm)
Conexión de salida:G1/2 "M + tubo de pieza soldada ∅ 12 mm
Válvula de alivio de presión:Opcional (6,8 bar; tubo de salida ∅ 15 mm)
Sensores de presión:Opcional (presostatos; transmisores 0-50 mV; 4-20 mA)
Entrada de control de calidad de emergencia:Opcional Control de calidad según normas nacionales
Situación reglamentaria
Cumple la Directiva 93/42/CEE sobre productos sanitarios
Cumple la norma EN ISO 7396-1 (Sistemas centrales de suministro de gas)
---
