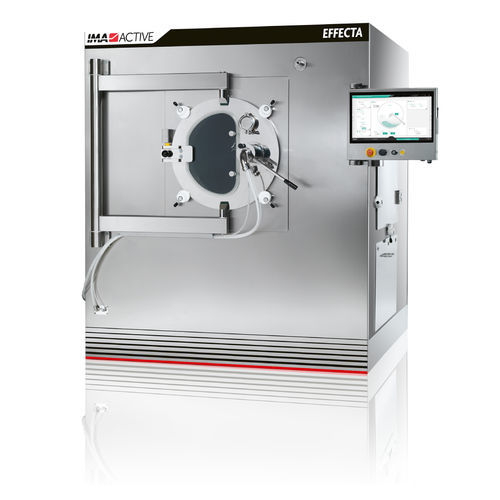

Sistema de recubrimiento con film plástico EFFECTA

para la industria farmacéuticapara la industria agroalimentariapara la producción

Visión general
EFFECTA es un pan de recubrimiento perforado diseñado para recubrimiento film y recubrimiento azucarado de comprimidos en la industria farmacéutica y nutracéutica. Cuenta con un tambor perforado de forma funcional y aletas diseñadas para asegurar una mezcla eficaz de los núcleos y una distribución uniforme de la dispersión de recubrimiento.

Aspectos destacados

• Sistema de pulverización flexible: boquillas intercambiables compatibles con procesos de recubrimiento film y azucarado.
• Secado eficiente: conducto de aire de salida posicionado y dimensionado para un secado óptimo de los núcleos y ahorro energético.
• Diseño que ahorra espacio: unidad de dosificación integrada en el bastidor de la máquina para reducir la huella en el área de producción.
• Inspección accesible: puertas laterales que permiten un acceso seguro, rápido y visibilidad completa del proceso.
• Instalación a través de pared: opción de instalación a través de pared para optimizar el diseño de la planta.
• Interfaz operativa: HMI corporativa MAX para apoyar la eficiencia del operador y la predictibilidad del proceso.

Proceso de recubrimiento optimizado
EFFECTA proporciona una aplicación controlada del recubrimiento mediante un sistema de pulverización avanzado que ofrece una fina atomización para un acabado homogéneo de los núcleos. Las boquillas intercambiables permiten cambios rápidos entre recubrimiento film y azucarado, mientras que la unidad de dosificación integrada (opciones péristáltica y volumétrica) garantiza dosificaciones precisas y ahorro de espacio.

Medios y funciones de inspección

• Tráiler de vídeo de la máquina disponible que muestra el pan de recubrimiento en funcionamiento.
• Imágenes en galería disponibles que muestran vistas generales de la máquina, brazo soporte de boquillas, tambor y conducto de aire de salida.

Datos técnicos EFFECTA
Modelo | 70 | 200 (120) | 200 | 500 (360) | 500 | 750
Capacidad mínima/máxima del pan (litros) | 18-70 | 30-120 | 60-250 | 90-360 | 140-550 | 180-750
Diámetro del pan (mm) | 985 | 1.200 | 1.346 | 1.516 | 1.716 | 1.746
Diámetro de boca del pan (mm) | 474 | 600 | 600 | 600 | 600 | 670
Potencia motor del pan (kW) | 1,5 | 4 | 4 | 5,5 | 4 | 7,5
Caudal de aire de proceso (m³/h) | 1.100 | 2.500 | 4.000 | 4.000 | 6.000 | 8.000

Características técnicas

• Nombre del modelo: EFFECTA
• Aplicación: recubrimiento film y azucarado de comprimidos (industrias farmacéutica y nutracéutica)
• Capacidades del pan: 18–70 L hasta 180–750 L según modelo
• Diámetros del pan: desde 985 mm hasta 1.746 mm (según modelo)
• Diámetros de la boca del pan: desde 474 mm hasta 670 mm (según modelo)
• Potencia del motor del pan: de 1,5 kW hasta 7,5 kW (según modelo)
• Caudal de aire de proceso: de 1.100 m³/h hasta 8.000 m³/h (según modelo)
• Sistema de pulverización: boquillas intercambiables para film y azúcar; fina atomización para acabado uniforme
• Unidad de dosificación: integrada en el bastidor de la máquina; admite sistemas péristálticos y volumétricos
• Secado: conducto de aire de salida posicionado estratégicamente para un secado efectivo y ahorro energético
• Inspección y acceso: puertas laterales para inspección segura y visibilidad del proceso
• Instalación: posibilidad de instalación a través de pared para reducir la huella de producción
• HMI: HMI corporativa MAX para soporte del operador y predictibilidad
• Planta de producción / Marca: IMA Active (IMA S.p.A. – Active Division)
