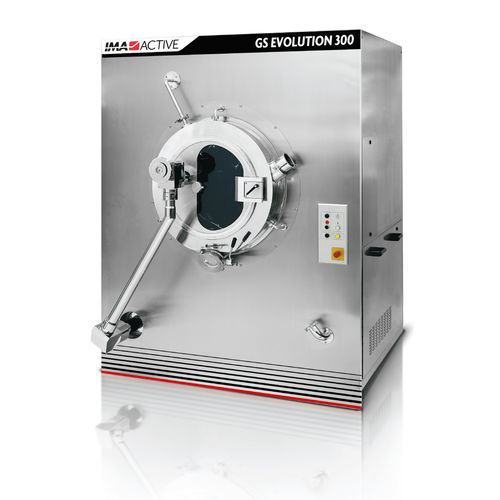

Sistema de recubrimiento rotativo GS EVOLUTION

con film plásticode laboratoriopara la industria farmacéutica

Resumen
GS EVOLUTION es un pan de recubrimiento de pared sólida diseñado para el recubrimiento filmico y azucarado de comprimidos, así como para la estratificación por polvo de pellets y microgránulos. Diseñado para instalaciones altamente automatizadas y contenidas, la máquina minimiza la exposición del operador a productos potentes y puede suministrarse con distintos niveles de automatización según las necesidades.

Puntos destacados

• Geometría del pan y acabado de superficie optimizados junto con un sistema de secado patentado para una distribución uniforme del recubrimiento y una eficiencia de secado superior.
• Alta flexibilidad con tamaños de palas intercambiables para adaptar la capacidad de trabajo y los requisitos del producto.
• Dos configuraciones de pan (estándar o en espiral) que permiten la descarga automática de producto y agua para optimizar la operación y la limpieza.
• Procesado sellado mediante juntas inflables en las puertas frontal y trasera para contener el proceso y reducir la exposición del operador.
• Limpieza instantánea y validable: ciclo CIP automático que puede iniciarse tras la producción; evacuación de agua a través de un orificio en el fondo del pan o mediante una espiral de descarga de alta eficiencia.

Versiones de la máquina
Versión de laboratorio: pan de recubrimiento a escala de laboratorio para I+D con tambor intercambiable (pared sólida o totalmente perforado). Lotes típicos de trabajo del tambor: 0,5–30 L dependiendo del tambor; opción para lotes muy pequeños (0,5–2 L) disponible. Los sistemas de laboratorio emplean la misma tecnología avanzada que las versiones de producción para facilitar la transferencia de procesos y la escalabilidad.

Datos técnicos (tabla)
Model ; GS 30*** ; GS 70 ; GS 150 ; GS 300 ; GS 450 ; GS 600 ; GS 800
Capacidad de trabajo mínima/máxima (l)* ; 0.5-30 ; 40-70 ; 70-150 ; 150-300 ; 200-450 ; 350-650 ; 450-850
Diámetro del pan (mm) ; 820 ; 1,050 ; 1,280 ; 1,580 ; 1,630 ; 2,000 ; 2,200
Diámetro de la boca del pan (mm) ; 300 ; 400 ; 450 ; 520 ; 520 ; 730 ; 730
Potencia motor del pan (kW) ; 0.55 ; 1.1 ; 1.5 ; 3 ; 4 ; 5.5 ; 7.5
Caudal de aire de proceso (m³/h) ; 350 ; 1,000 ; 1,400 ; 2,500 ; 3,000 ; 4,000 ; 5,000
Consumo energético equipo estándar (kW)** ; 14 ; 10 ; 12 ; 20 ; 25 ; 30 ; 35

Notas
* Datos aproximados (dependiendo de la forma del núcleo y la densidad aparente).
** Datos aproximados (dependiendo de la configuración del equipo).
*** Tambor intercambiable.

Especificaciones técnicas

• Tipos de procesamiento: recubrimiento filmico, recubrimiento azucarado y estratificación por polvo para pellets y microgránulos.
• Procesamiento sellado con juntas inflables en las puertas para reducir la exposición del operador y permitir instalaciones contenidas.
• Configuraciones de pan: estándar o en espiral (descarga automática de producto y agua).
• Opciones de palas: múltiples tamaños disponibles para ajustar las capacidades y requisitos del producto.
• Ciclo de limpieza automatizado y validable; inicio CIP inmediato tras la producción; evacuación de agua a través del fondo del pan o espiral de descarga.
• Versiones de laboratorio (Lab / Mylab) y de producción disponibles; tambores de laboratorio intercambiables (pared sólida o totalmente perforado) para I+D y escalado.
• Gama de modelos cubriendo capacidades nominales desde litros de laboratorio hasta varios cientos de litros (GS 30 a GS 800).
• Valores técnicos relevantes: diámetros de pan ~820 mm a ~2.200 mm; potencia del motor del pan 0,55–7,5 kW; caudal de aire de proceso 350–5.000 m³/h; consumo energético estándar ~10–35 kW.
