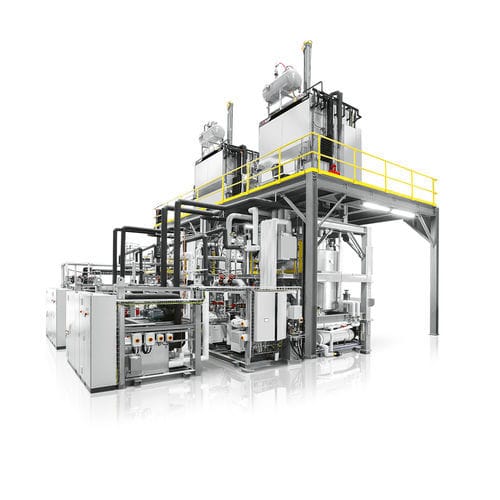

Liofilizador para la industria farmacéutica LYOMAX Series

para la investigaciónpara investigación y desarrollode producción

Resumen
La serie IMA Life LYOMAX es una gama configurable de liofilizadores farmacéuticos (freeze dryers) para I+D y producción de inyectables estériles liofilizados. Ofrece control de proceso avanzado, aceleración del desarrollo de ciclos y cumplimiento con normativas globales (GAMP, cGMP, FDA). Opciones: refrigeración HFC o LN2, diferentes disposiciones de condensador y sistemas de carga automatizados.

Características principales

• Tamaños de máquina: área de embalaje de viales de 1 a 100 m2 (LYOMAX 1 → LYOMAX 40).
• Configuraciones: condensador integral o externo, diseño de dos plantas y pasante; ingeniería a medida disponible.
• Refrigeración: compresores reciprocantes semi‑herméticos o de tornillo en dos etapas (Bitzer, Mycom); opciones LN2.
• Capacidad de enfriamiento: estantes hasta aprox. −55 / −70 °C; condensador hasta aprox. −75 / −120 °C según refrigerante y configuración.
• Carga/descarga: sistemas integrados manuales, semiautomáticos o totalmente automáticos.
• Control de vacío: manómetros de capacitancia para mediciones precisas.
• Control de nucleación: sistema estéril de LN2 KRYOSEQ® para nucleación controlada y estandarizada.

Estantes
Tecnología de estantes FUSION™ / FUSION PLUS™: estantes patentados, más ligeros y con mejor transferencia térmica y fiabilidad del proceso que los convencionales.

Datos técnicos (ejemplos de modelos)

• LYOMAX 1 — Estantes: 5; Área viales (manual): 1,4 m2 (455 × 615 mm); Carga automática: N/A; Capacidad condensador: 28 kg @12,7 mm hielo; Compresores: 2 × 5 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 3 — Estantes: 5; Área (manual): 2,8 m2 (615 × 916 mm); Auto: 2,6 m2 (615 × 837 mm); Condensador: 70 kg; Compresores: 2 × 8 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 5 — Estantes: 6; Área (manual): 5,0 m2 (916 × 916 mm); Auto: 4,6 m2 (916 × 837 mm); Condensador: 97 kg; Compresores: 2 × 12 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-1.
• LYOMAX 7 — Estantes: 7; Área (manual): 7,8 m2 (916 × 1.220 mm); Auto: 7,3 m2 (916 × 1.141 mm); Condensador: 143 kg; Compresores: 2 × 16 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 10 — Estantes: 9; Área (manual): 10,0 m2 (916 × 1.220 mm); Auto: 9,4 m2 (916 × 1.141 mm); Condensador: 194 kg; Compresores: 2 × 20 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 15 — Estantes: 10; Área (manual): 14,5 m2 (1.220 × 1.220 mm); Auto: 13,9 m2 (1.220 × 1.141 mm); Condensador: 273 kg; Compresores: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 2 × 23T-1.
• LYOMAX 20 — Estantes: 11; Área (manual): 20,5 m2 (1.220 × 1.524 mm); Auto: 19,4 m2 (1.220 × 1.445 mm); Condensador: 375 kg; Compresores: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 1 × 80T-0.
• LYOMAX 25 — Estantes: 14; Área (manual): 26,0 m2 (1.220 × 1.524 mm); Auto: 24,6 m2 (1.220 × 1.445 mm); Condensador: 476 kg; Compresores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 30 — Estantes: 13; Área (manual): 30,2 m2 (1.524 × 1.524 mm); Auto: 28,6 m2 (1.524 × 1.445 mm); Condensador: 552 kg; Compresores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 35 — Estantes: 13; Área (manual): 36,3 m2 (1.524 × 1.830 mm); Auto: 34,7 m2 (1.524 × 1.751 mm); Condensador: 635 kg; Compresores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 40 — Estantes: 15; Área (manual): 41,8 m2 (1.524 × 1.830 mm); Auto: 40,0 m2 (1.524 × 1.751 mm); Condensador: 731 kg; Compresores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 2 × 80T-0.

Notas y cumplimiento
Gama configurable desde unidades R&D hasta plantas de producción. Opciones de refrigeración HFC o LN2; diseñada para aplicaciones farmacéuticas estériles y alineada con GAMP, cGMP y FDA.

Especificaciones técnicas

• Rango de máquina: 1–100 m2 área de viales; múltiples modelos LYOMAX.
• Opciones de refrigeración: compresores semi‑herméticos/tornillo (Bitzer, Mycom) o LN2.
• Rangos de enfriamiento: estantes ≈ −55/−70 °C; condensador ≈ −75/−120 °C según configuración.
• Capacidades de condensador: dependientes del modelo (≈28–731 kg @12,7 mm hielo).
• Tecnología de estantes: FUSION™ / FUSION PLUS™.
• Nucléación: KRYOSEQ® LN2 estéril.
• Control de vacío: manómetros de capacitancia.
• Carga: sistemas integrados manuales, semiautomáticos o automáticos.
• Diseño regulatorio: apto para entornos GMP y requisitos globales de autorización.
