Brazo de distribución de techo AInno X71

para cuidados intensivospara quirófanoarticulado

Puntos clave de adquisición

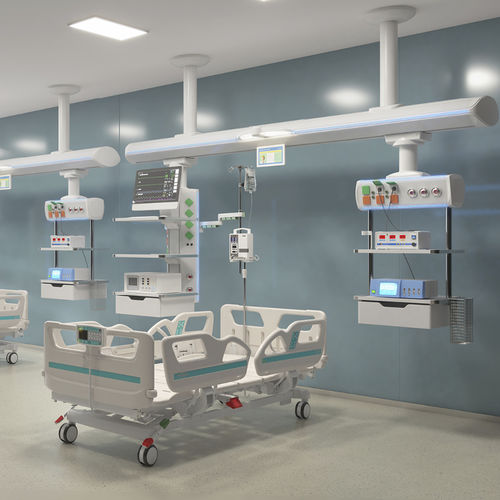

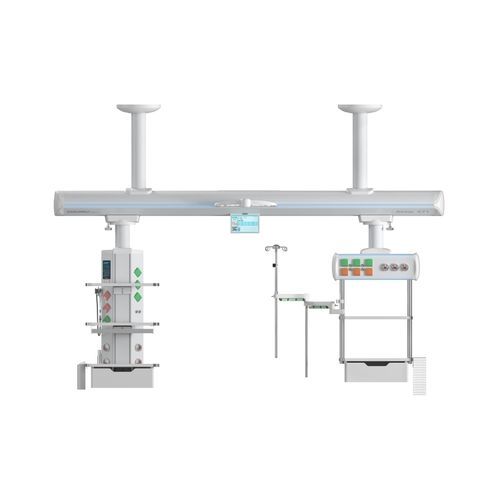

El péndulo de techo en puente AINNO X71 está diseñado para UCI, NICU, PICU y entornos de cuidados críticos. Cuenta con un puente de 3000 mm, capacidad de carga del puente suspendido de 300 kg, salidas de gas médico integradas, múltiples tomas de corriente, conectividad de red y plataformas de instrumentos dedicadas para apoyar flujos de trabajo organizados en cuidados críticos.

Separación de áreas húmedas y secas
El péndulo separa la alimentación de alta tensión, la baja tensión y las tuberías de gas médico para clarificar el diseño del sistema, reducir interferencias eléctricas y evitar el contacto entre arcos eléctricos y gases combustibles, favoreciendo un entorno clínico más seguro.

Plataforma de instrumentos de alta resistencia
La plataforma de instrumentos monobloque en aleación de aluminio ofrece alta resistencia, resistencia a la corrosión y facilita la limpieza. La superficie empotrada antideslizante mantiene instrumentos y dispositivos seguros y ayuda a una gestión ordenada del equipamiento en la cabecera.

Brazos telescópicos
Los brazos telescópicos de dos secciones permiten el uso de postes de infusión y soportes para bombas, posibilitando el posicionamiento flexible del equipo según el flujo de trabajo y la distribución de la habitación.

Sistema de cajones silencioso
Los rieles de cajón autorrefrigerantes y silenciosos permiten una operación diaria suave y el almacenamiento organizado de accesorios clínicos. Está disponible iluminación de cajón con sensor como opción para mayor visibilidad durante los procedimientos.

Accesorios opcionales

• Cesta de acero inoxidable — almacenamiento abierto para artículos clínicos de uso frecuente
• Caja para tubos de succión — organiza las tuberías de succión en el cabecero
• Caja separadora para cajones — separadores internos para pequeños accesorios
• Cajón para teclado de ordenador — soporta documentación digital y configuración de estación en cabecera
• Caja para linterna — almacenamiento dedicado para herramientas de iluminación auxiliar
• Colgador para estetoscopio — mantiene las herramientas básicas de exploración cerca del puesto

Parámetros detallados (tabla)
Model: AINNO X71
Alimentación: AC 220V, 50Hz
Potencia de entrada: 6 KVA
Longitud del cuerpo del puente: 3000 mm
Tamaño caja horizontal: Longitud 1000 mm
Longitud caja vertical: 1000 mm
Recorrido horizontal izquierda/derecha: 500 mm
Ángulo de rotación: 340°
Capacidad de carga del puente suspendido: 300 kg
Capacidad de carga de la plataforma de instrumentos: 80 kg
Clase de protección: IP20
Clase de resistencia al fuego: UL94‑V1
Caja horizontal: 1 pc
Caja vertical: 1 pc
Puentе: 1 sección
Sistema de freno mecánico: 1 juego
Gas médico (caja horizontal): O2 x2, AIR x1, VAC x1
Gas médico (caja vertical): O2 x2, AIR x1, VAC x1
Plataforma de instrumentos (caja horizontal): 2 niveles
Plataforma de instrumentos (caja vertical): 3 niveles
Tomas de corriente (caja horizontal) (220V/10A): 6 pcs
Tomas de corriente (caja vertical) (220V/10A): 6 pcs
Interfaz de red RJ45 (caja vertical): 1 pc
Terminales equipotenciales (caja horizontal): 4 pcs
Terminales equipotenciales (caja vertical): 4 pcs
Cajones: Horizontal (caja horizontal): 1 pc
Cajones: Horizontal (caja vertical): 1 pc
Brazo de extensión (caja horizontal): 1 juego
Soporte de infusión (caja horizontal): 1 juego
Soporte para bomba de infusión (caja horizontal): 1 juego
Hub del brazo (caja horizontal): 1 pc

Especificaciones técnicas

• Modelo: AINNO X71
• Longitud del puente: 3000 mm
• Capacidad de carga del puente suspendido: 300 kg
• Capacidad de carga de la plataforma de instrumentos: 80 kg
• Ángulo de rotación: 340°
• Longitudes de las cajas horizontal y vertical: 1000 mm cada una
• Recorrido horizontal (izquierda/derecha): 500 mm
• Alimentación: AC 220V, 50Hz
• Potencia de entrada: 6 KVA
• Clase de protección: IP20
• Resistencia al fuego: UL94‑V1
• Salidas de gas médico (por caja): O2 x2, AIR x1, VAC x1
• Tomas por caja (220V/10A): 6 pcs
• Interfaz de red: RJ45 (caja vertical) x1
• Terminales equipotenciales: 4 pcs por caja
• Accesorios incluidos: plataformas de instrumentos, cajones, brazo de extensión, soporte de infusión, soporte para bomba de infusión, hub de brazo
