Brazo de distribución de techo AInno L21

de anestesiade brazo simple

Descripción general

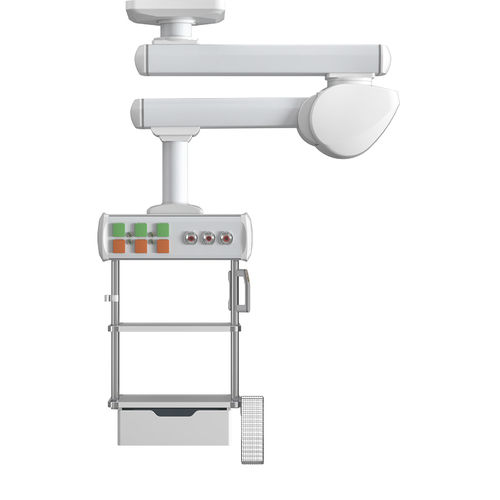

El AINNO L21 es un péndulo médico de techo con doble brazo eléctrico diseñado para unidades de cuidados intensivos y quirófanos. Ofrece montaje modular para monitores, bombas de infusión, aspiración y otros equipos clínicos, optimizando la disposición de la sala, el manejo de cables y la ergonomía del personal.

Características principales

• Doble brazos giratorios con ángulo de rotación de 340° para posicionamiento flexible.
• Ajuste eléctrico de altura con recorrido de 450 mm para colocación ergonómica del equipo.
• Plataforma instrumental ajustable en aleación de aluminio con superficie empotrada antideslizante; disponible en dos niveles.
• Capacidad de carga de la torre colgante hasta 180 kg; capacidad de la plataforma instrumental 80 kg.
• Salidas de gas médico integradas (O2, AIR, Succión) con soporte para múltiples normas internacionales y adaptadores.
• Múltiples tomas de corriente (220V/10A) y bornes de equipotencialidad para la distribución segura de corrientes fuertes y débiles.
• Gestión de cables integrada en la caja del péndulo para reducir desorden y facilitar la preparación estéril del quirófano.
• Sistema de cajones silenciosos con guías de baja fricción; iluminación de cajón activada por sensor opcional para tareas en baja iluminación.
• Brazos telescópicos compatibles con palos de infusión y soportes de bomba para configuraciones clínicas flexibles.

Puntos destacados

• Plataforma instrumental modular en aleación de aluminio para soportar monitores, dispositivos y accesorios clínicos.
• Brazos telescópicos y giratorios que se adaptan a diferentes distribuciones de sala.
• Almacenamiento organizado y cajones silenciosos para mejorar la eficiencia clínica y el acceso.
• Integración completa de cables y energía que combina gas, corriente fuerte y corriente débil.

Accesorios opcionales

• Cesta de almacenamiento en acero inoxidable.
• Salidas de gas médico y adaptadores para varias normas (británica, americana, alemana, francesa, japonesa, DISS, Ohmeda, Chemetron, etc.).
• Diferentes mascarillas y consumibles de oxígeno (desechables, simples, externas).
• Válvula reguladora de presión negativa.
• Dispositivo externo de recogida de líquidos residuales.
• Caja para tubos de succión para una gestión más limpia de las mangueras.
• Separadores y organizadores para cajones.
• Sistemas de iluminación integrados.
• Cajón para teclado para integración de estación de trabajo digital.
• Soportes de monitor y monitores médicos.
• Linterna de emergencia y caja de almacenamiento.
• Estetoscopio y soporte para estetoscopio.

Parámetros técnicos
Modelo: AINNO L21
Alimentación: AC220V, 50Hz
Potencia de entrada: 6 KVA
Longitud del cajón horizontal: 1000 mm
Ángulo de rotación del brazo colgante: 340°
Ángulo de rotación del cajón: 340°
Capacidad de carga de la torre colgante: 180 kg
Capacidad de la plataforma instrumental: 80 kg
Recorrido de ajuste de altura: 450 mm (eléctrico)
Clase de protección: IP20
Clase de resistencia al fuego: UL94-V1
Columnas funcionales: 1 pc
Brazos giratorios: 2 pcs
Sistema de freno amortiguador: 1 set
Gas médico (O2): 1 pc
Gas médico (Succión): 1 pc
Gas médico (AIR): 1 pc
Plataforma instrumental: 2 niveles
Tomacorrientes (220V/10A): 6 pcs
Bornes de equipotencialidad: 4 pcs
Cajones: 1 pc
Brazo de extensión: 1 set
Soporte de infusión: 1 set
Soporte para bomba de infusión: 1 pc
Hub del brazo: 1 pc
