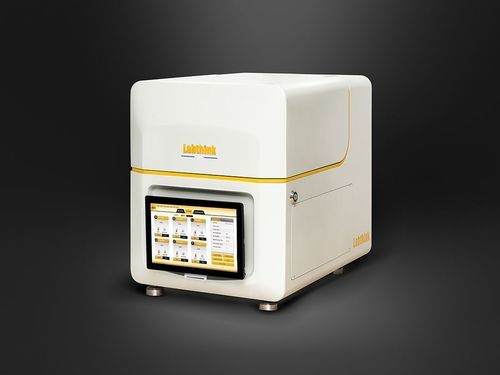

Sistema de prueba de presión de gas C206H

OTRde laboratorioautomática

El C206H es un sistema de ensayo de la tasa de transmisión de oxígeno (OTR) basado en la metodología de sensor culombimétrico (conforme a ASTM D3985), diseñado para la medición automatizada y de alta precisión de la permeabilidad al oxígeno en películas, láminas, papel y otros materiales de envasado.

Características principales

• Sensor culombimétrico: Sensor Labthink a nivel ppb con rango de medida ampliado; diseño intrínseco que no requiere calibración rutinaria; vida útil aproximadamente 3 veces superior a sensores culombimétricos tradicionales; advertencia de sobre‑rango y protección automática integradas.
• Datos precisos: Cámara de ensayo de diseño abovedado con circulación de aire 360° y control de temperatura constante para mejor estabilidad térmica; sensor de humedad de alta precisión integrado para monitorización en tiempo real; control automatizado de flujo de aire, temperatura y humedad relativa para mayor exactitud.
• Alta eficiencia: Seis celdas de prueba independientes (área estándar 50 cm²) permiten ensayar simultáneamente múltiples muestras en condiciones idénticas; sujeción automática de muestras para fuerza de sujeción constante y mejor hermeticidad.
• Control inteligente: Tableta táctil de 12" con Windows 10 para operación intuitiva; modo de prueba automático (configurar temperatura y humedad y ejecutar con un clic); cubierta de la cámara que se abre/cierra automáticamente con alertas visuales y sonoras.
• Seguro y fiable: Ordenador industrial integrado para estabilidad operativa y seguridad del almacenamiento de datos; sensores ópticos inteligentes con alarmas; componentes de fabricantes de renombre mundial.
• Ahorro de espacio: Anchura del equipo reducida a aproximadamente 1/3 de las soluciones tradicionales de seis celdas, optimizando el espacio del laboratorio.
• Funciones avanzadas: Modo profesional con opciones de control flexibles y salidas de curvas (OTR, coeficiente de transmisión, temperatura, humedad); rango de prueba ultraamplio y rango de temperatura extendido (opcionales); purificador de gas GP‑01, DataShield™, soporte GMP y cumplimiento CFR21 Part11 opcionales.

Principio de ensayo

• La muestra preacondicionada se fija en la celda de ensayo; por un lado fluye oxígeno/aire y por el otro nitrógeno de alta pureza. Las moléculas de oxígeno que atraviesan la muestra son arrastradas hasta el sensor culombimétrico, que analiza la señal y calcula la tasa de transmisión de oxígeno y parámetros derivados.

Normas

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Aplicaciones

• Películas: Películas plásticas, laminados papel‑plástico, películas coextruidas, películas aluminizadas, papel de aluminio, compuestos con foil y películas reforzadas.
• Láminas: Láminas PP, PVC, PVDC, foils metálicos, almohadillas de goma, obleas de silicio y otros materiales en lámina.

Características / especificaciones técnicas

• Modelo: C206H
• Rango de prueba (área estándar 50 cm²): 0.02 – 200 cc/(m²·day)
• Rango ampliado (personalizable, área estándar 50 cm²): 0.02 – 400000 cc/(m²·day)
• Rangos opcionales (MASK 5 cm² / MASK 1 cm²): 0.2 – 2000 cc/(m²·day) / 1 – 10000 cc/(m²·day)
• Resolución: 0.01 cc/(m²·day)
• Repetibilidad: 0.02 cc/(m²·day) o 1% (se aplica el mayor)
• Temperatura de ensayo: 15 – 50 °C (5 – 60 °C opcional)
• Fluctuación de temperatura: ±0.15 °C
• Humedad de ensayo: 0% o 5 – 90% RH ±2% (dentro del rango de temperatura estándar)
• Celdas de prueba: 6 celdas independientes
• Tamaño de muestra: 4.6" × 4.6" (11.7 cm × 11.7 cm)
• Espesor máximo de muestra: ≤ 120 mil (≈3 mm)
• Área de ensayo estándar: 50 cm²
• Suministro de gas (no incluido): Nitrógeno 99.999%, Oxígeno 99.5%
• Presión de gas requerida: ≥ 40.6 PSI / 280 kPa
• Puerto de gas: tubo metálico 1/8" (incluye tubo PU Ø6 mm)
• Dimensiones del equipo: 23.6" H × 19.2" W × 25.9" D (60 × 49 × 66 cm)
• Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso neto: ≈ 220 lb (100 kg)
• Configuración estándar: equipo principal, tableta táctil 12", muestreador, grasa de vacío, tubo PU Ø6 mm
• Opciones / accesorios: purificador de gas GP‑01, compresor de aire, DataShield™, soporte GMP y cumplimiento CFR21 Part11 (opcional)
