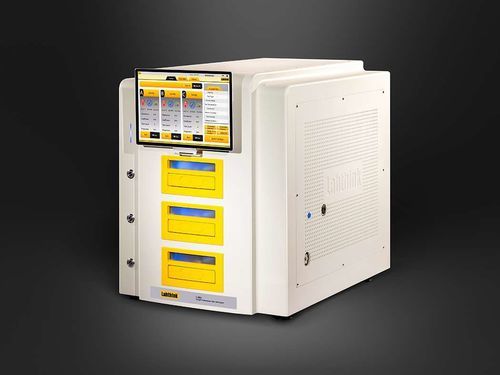

Tester OTR C203H

de calibraciónquímicopara dispositivos médicos

Resumen
El sistema C203H de medición del índice de transmisión de oxígeno (OTR) es un equipo de ensayo de igualdad de presión basado en sensor culombimétrico, conforme a ASTM D3985. Está diseñado para mediciones OTR de alta precisión en películas, láminas y materiales de barrera empleados en alimentación, farmacéutica, dispositivos médicos, química, fotovoltaica y electrónica. Soporta materiales de barrera media a alta y ofrece elevada productividad mediante pruebas paralelas y operación automática.

Características del producto

• Sensor culombimétrico
  • Sensor Labthink con detección a nivel ppb para límites de ensayo muy bajos.
  • Lectura en valor absoluto conforme a ASTM D3985; sin necesidad de calibración de rutina.
  • Vida útil extendida (aprox. 3× sensores convencionales) con alarma por sobrerango y protección automática.
• Datos precisos y estables
  • Tecnología de circulación de aire 360° para estabilidad térmica mejorada.
  • Sensores de temperatura y humedad de alta precisión para monitorización y registro en tiempo real.
  • Control automático de caudal, temperatura y humedad relativa durante las pruebas; alta repetibilidad hasta 0.01 cc/(m²·día).
• Diseño eficiente de tres celdas
  • Tres celdas de ensayo independientes (área estándar 50 cm²) para pruebas paralelas y datos independientes por muestra.
  • Ensayo simultáneo de tres muestras en condiciones idénticas, incrementando el rendimiento por ciclo.
  • Sujeción automática de muestras para fuerza de apriete constante y mejor sellado.
• Operación inteligente
  • Pantalla táctil Windows de 12" para manejo y entrada de parámetros.
  • Modo automático: establecer temperatura y humedad y arrancar con una tecla para ensayos desatendidos.
  • Celdas tipo cajón con entrada/salida automática y avisos acústicos/visuales.
• Seguridad y fiabilidad
  • Arquitectura con ordenador industrial integrado para reducir fallos y proteger el almacenamiento de datos.
  • Sensores ópticos y alarmas de luz/sonido para operación segura.
  • Componentes de marcas reconocidas para rendimiento estable.
• Salidas y opciones
  • Modos profesionales de ensayo y funciones de control flexibles para I+D y control de calidad.
  • Salidas: curva OTR, curva del coeficiente de transmisión de oxígeno, curvas de temperatura y humedad.
  • Amplios rangos de ensayo y temperatura (personalizables).
  • Opcional: unidad de purificación GP-01 para gas portador sin oxígeno y DataShield™ para gestión de datos.

Principio de ensayo

• La muestra se coloca entre dos cámaras; por un lado circula aire/oxígeno y por el otro nitrógeno de alta pureza. El oxígeno difunde a través de la muestra hacia la corriente de nitrógeno y es llevado al sensor culombimétrico. El sensor mide la concentración de oxígeno y el sistema calcula el OTR.

Normas de referencia

• ASTM D3985
• ASTM F1307
• ASTM F1927 (opcional)
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Aplicaciones de ensayo

• Películas - Ensayos OTR para películas plásticas, películas papel-plástico, películas coextruidas, películas aluminizadas, películas compuestas con foil de aluminio, combinaciones con fibra de vidrio/aluminio y materiales similares.
• Láminas - Ensayos OTR para láminas de PP, PVC, PVDC, foil metálico, láminas de caucho, láminas de silicio y otros materiales en lámina.

Especificaciones técnicas (resumen)

• Modelo: C203H
• Área de prueba estándar: 50 cm² (por celda)
• Rango de ensayo (50 cm²): 0.01–200 cc/(m²·día); opcional 0.005–200; ampliación personalizada hasta 400000 cc/(m²·día)
• Áreas alternativas: 5 cm² (0.1–2000 opcional); 1 cm² (0.5–10000 opcional)
• Resolución: 0.0001 cc/(m²·día)
• Repetibilidad: 0.01 cc/(m²·día) o 1 %, según mayor
• Temperatura: 15–50 °C estándar; 5–60 °C opcional; variación ±0.05 °C
• Humedad: lado O2 0%, 5–90 % ±1 %; gas portador 0%, 5–90 % ±2 %
• Celdas: 3 celdas independientes 50 cm²
• Tamaño de muestra: 4" x 4" (10.1 cm × 10.1 cm); espesor ≤ 120 mil (3 mm)
• Gases: N2 99.999 %, O2 99.5 % (suministrados por el comprador)
• Presión fuente aire: ≥ 40.6 PSI / 280 kPa
• Interfaz: tubo metálico 1/8"
• Dimensiones: aprox. 60 cm × 50 cm × 70 cm
• Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso neto: ≈ 100 kg (220 lbs)
• Configuración estándar: equipo principal, tablet, muestreador, grasa de vacío, tubo PU Ø6 mm
• Opciones: unidad GP-01 de purificación de gas, DataShield™, opciones GMP/CFR21 Part 11, compresor de aire
