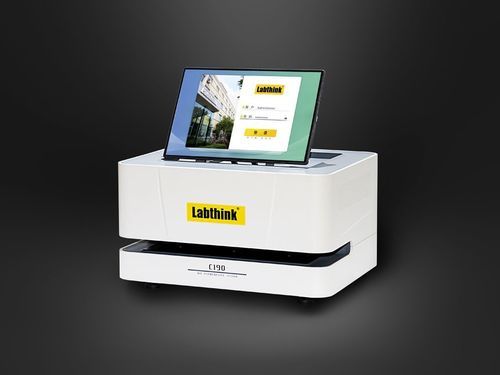

Sistema de prueba de caudal de aire C190H

de permeabilidad a los gasesde permeabilidadde aire comprimido

Medidor de permeabilidad al aire por método de volumen diseñado para ensayar diafragmas de batería, membranas transpirables, materiales poliméricos relacionados y papeles (por ejemplo, papel de cigarrillo). Está orientado a obtener medidas automáticas y repetibles con control de presión y registro de condiciones ambientales.
Características principales

• Método de volumen, totalmente automático y de alta precisión
  • Determinación automática del volumen de aire que pasa a través de la muestra, sustituyendo el método manual con cilindro deslizante.
  • Control totalmente automático y de presión con resolución mejor que 0,01 kPa.
  • La presión de prueba es configurable mediante software.
• Diseño de tres celdas, flexible y eficiente
  • Tres celdas de prueba independientes permiten medir hasta tres muestras en una sola ejecución.
  • Las celdas pueden operar de forma independiente (3 resultados individuales) o conjunta (resultado promedio).
  • Modo de prueba rápida que reduce el tiempo total de prueba de las tres celdas a aproximadamente 1 minuto.
• Sujeción neumática de muestras
  • Sujeción neumática que aplica una fuerza constante, mejora el sellado y reduce tiempo y mano de obra.
  • Diseño antipinzamiento para mayor seguridad en la operación.
• Control inteligente y registro de datos
  • Equipo provisto de una tableta de 12" con sistema Windows para control operativo cómodo.
  • Incluye una computadora industrial de alta gama para mayor fiabilidad frente a fallos por software/virus y seguridad en almacenamiento de datos.
  • Utiliza sensores y sistema de control neumático de fabricantes de referencia para baja tasa de fallos y larga vida útil.
  • Detección automática y registro de temperatura y humedad del entorno de prueba.
  • Visualización en múltiples unidades (por ejemplo, s/100 mL y μm/(Pa·s)).
  • Software con gestión de autoridad multinivel y seguimiento de auditoría (opcional).

Principio de prueba

• Con temperatura, humedad y presión de aire de prueba preestablecidas, el equipo mide el tiempo necesario para que 100 mL de aire pasen a través de una muestra con área de 6,45 cm² a una presión de 1,21 kPa.

Normas de referencia

• ISO 5636, TAPPI T460, GB/T 36363-2018, GB/T 458-2008, GB/T 23227, GB/T 12655.

Aplicaciones

• Aplicaciones básicas: Medición de permeabilidad al aire de diafragmas de batería, membranas transpirables y productos poliméricos relacionados.
• Aplicaciones extendidas: Medición de permeabilidad al aire de papel de cigarrillo y otros papeles (función personalizada).

Características / especificaciones técnicas

• Rangos de prueba: s/100 mL: 30–1500; μm/(Pa·s): 0.1–4.
• Resolución de volumen: 0.001 mL.
• Precisión de volumen: 1%.
• Rango de presión: 0–2 kPa.
• Precisión de presión: 0.01 kPa.
• Funciones extendidas (opcionales): DataShield™ (opcional), software con requisitos GMP (opcional), CFR21 Part11 (opcional).
• Número de celdas de prueba: 3 sets (tres celdas independientes).
• Medidas de muestra: ≥ 2” x 2” (6 cm × 6 cm).
• Espesor de muestra: ≤ 120 Mil (3 mm).
• Área de prueba: 1” (6.4 cm²).
• Aire comprimido: Entrada de aire comprimido por tubo de poliuretano Φ6 mm (presión indicada 87 PSI / 600 kPa); el suministro de aire comprimido no está incluido.
• Boca de conexión: Tubo de PU Φ6 mm.
• Dimensiones: 23.6” H x 19.6” W x 27.5” D (indicado también 25 cm × 44 cm × 35 cm en la ficha).
• Fuente de alimentación: 120 VAC ±10% 60 Hz a 220 VAC ±10% 50 Hz.
• Peso neto: 24 kg.
• Configuración estándar: Instrumento, tableta, software profesional y tubo de poliuretano Φ6 mm.
• Partes opcionales: CFR21 Part11, software con requisitos GMP, DataShield™.
• Notas: Los parámetros técnicos indicados son medidos en laboratorio bajo condiciones normalizadas; DataShield™ se adquiere por separado según necesidades.
