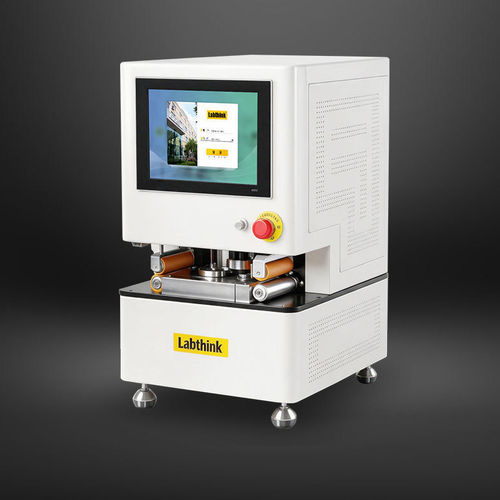

Tester de humedad C910H

de presiónde temperaturade caudal de aire

Descripción general
El C910H aplica el método volumétrico para la permeabilidad y principios mecánicos para la medición de resistencia a la punción y espesor. Diseñado para la medición en laboratorio de permeabilidad al aire, resistencia a la punción y espesor de separadores de baterías y películas poliméricas relacionadas.

Características del producto

• Método volumétrico de determinación del volumen de aire (totalmente automático y alta precisión)
  • Medición automática del volumen de aire que atraviesa la muestra, reemplazando métodos manuales de cilindro deslizante.
  • Control automático de presión con precisión mejor que 0,01 kPa.
  • Presión de ensayo configurable mediante software.
• Método de medición de espesor por contacto
  • Cabezal esférico de carburo cementado para alta resistencia al desgaste.
  • Durabilidad al deslizamiento > 100 millones de ciclos.
  • Sensor con escala lineal de rejilla fotoeléctrica transmisiva.
• Método mecánico de medición de resistencia a la punción
  • Precisión de fuerza superior a la clase 0,5 con alta repetibilidad.
  • Sistema servo, husillo de bolas de precisión, ajuste de velocidad continuo y control de alta precisión.
  • Sujeción neumática de muestras para fuerza de sujeción consistente y reducción de manipulaciones.
• Medición integrada con alimentación automática
  • Detección combinada de permeabilidad, punción y espesor para mejorar el rendimiento.
  • Función de escaneo automático para identificación y registro de muestras.
  • Diseño de doble posicionamiento que reduce la desviación en la alimentación de muestras.
• Control inteligente y rendimiento fiable
  • Tableta integrada táctil de 12,1" con Windows.
  • Componentes clave de proveedores internacionales reconocidos.
  • Monitorización automática de temperatura y humedad ambiental con registro en tiempo real.
  • Visualización de permeabilidad en unidades múltiples (ej. s/100 mL, μm/(Pa·s)).
  • Software con gestión multinivel de permisos y auditoría (opcional).

Principio de prueba
La permeabilidad al aire se mide en condiciones controladas de temperatura, humedad y presión atmosférica. La prueba registra el tiempo que tarda 100 mL de aire en atravesar un área de 6,45 cm² de la muestra bajo una presión aplicada de 1,21 kPa.

Normas de referencia
ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655

Aplicación de ensayo (aplicaciones básicas)
Permeabilidad al aire — Adecuado para separadores de baterías, películas transpirables y materiales poliméricos relacionados.
Espesor — Adecuado para medición de espesor de separadores de baterías y materiales relacionados.
Resistencia a la punción — Adecuado para ensayos de resistencia a la punción de separadores y materiales relacionados.

Parámetros técnicos (elementos clave)

• Modelo: C910H
• Rango permeabilidad: s/100 mL 30–1500 ; μm/(Pa·s) 0,1–4
• Resolución de volumen: 0,001 mL ; precisión de volumen: 1%
• Rango de presión: 0–2 kPa ; precisión de presión: 0,01 kPa
• Rango de espesor: 0–2 mm ; resolución: 0,1 μm ; repetibilidad: 0,5 μm
• Rango de punción: 0,1–50 N ; resolución: 0,001 N ; precisión de fuerza: ±0,5%
• Velocidad de ensayo: 0–500 mm/min ; precisión de velocidad: ±0,5%

Especificaciones técnicas (seleccionadas)

• Celda de prueba: 1 juego
• Tamaño de muestra: 4" × 40" (10 cm × 100 cm)
• Espesor de muestra: ≤ 80 mil (2 mm)
• Área de medida: 1 in² (6,4 cm²)
• Cabezal de espesor: Φ3 mm (esférico) ; presión del cabezal < 0,8 N
• Diámetro interior del accesorio de punción: Φ50 mm ; aguja: Φ1 mm
• Fuente de aire: aire seco (provisto por el usuario) ; presión: 72,5–101,5 PSI / 0,5–0,7 MPa ; puerto: tubo PU Φ6 mm
• Dimensiones: 76 × 45 × 55 cm
• Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso neto: 85 kg

Configuración estándar y opciones

• Estándar: unidad principal, tableta integrada, software profesional, tubo PU Φ6 mm.
• Opciones: compresor de aire ; CFR 21 Part 11 ; requisitos sistema informático GMP ; DataShield™ (opcional).

Notas
Todos los parámetros fueron medidos en laboratorio Labthink por operadores profesionales en las condiciones requeridas. Labthink se reserva el derecho de modificar especificaciones y apariencia sin previo aviso.

Características / especificaciones técnicas

• Modelo: C910H
• Ensayos integrados: permeabilidad volumétrica, resistencia a la punción mecánica, espesor por contacto
• Interfaz: tableta táctil 12,1" con Windows ; software profesional ; opciones GMP/CFR21/DataShield™
