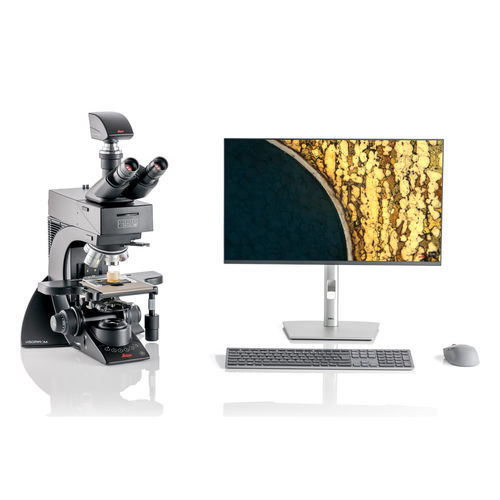

Microscopio óptico Visoria M

digitalde inspecciónde laboratorio

Resumen
El microscopio de materiales Visoria M está diseñado para inspección rutinaria y análisis de materiales en metales, electrónica, polímeros y en laboratorios de I+D o control de calidad. Combina controles ergonómicos, gestión de iluminación codificada y opciones de flujo digital para optimizar las tareas de inspección y reducir la fatiga del operario.

Beneficios clave

• Diseño ergonómico que facilita el uso prolongado y reduce las lesiones por movimientos repetitivos.
• Gestión de luz codificada y funciones codificadas para cambios rápidos y repetibles de aumento y método de contraste.
• Opción de visualización digital sin oculares para visualización directa en tablet y ahorro de espacio en banco de trabajo.

Operación sencilla
Manipulación intuitiva y características de protección permiten una operación diaria rápida y fiable.

• Marcas de apertura codificadas por color alineadas con los códigos de los objetivos para una selección rápida.
• Topes de enfoque integrados para evitar contactos accidentales entre el objetivo y la muestra.
• Sistema de enfoque de tres niveles (grueso, medio, fino) para un enfoque preciso a mayores aumentos.

Trabaje sin oculares con la opción digital
La configuración digital sin oculares respalda los flujos de trabajo modernos de inspección:

• Visualización directa en tablet en postura cómoda.
• Visualización, documentación y revisión colaborativa de resultados de forma inmediata.
• Menor ocupación de espacio en banco porque no se requiere PC para la visualización digital.

Impulsado por la plataforma de software Enersight
Enersight simplifica la adquisición y el análisis de imágenes con funciones orientadas a flujos industriales:

• Medición de espesor de capa para análisis de recubrimientos.
• XY Stitching (etapa manual) para obtener grandes campos de vista de alta resolución.
• Profundidad de campo extendida (EDOF) para capturar muestras con alturas de superficie variables con nitidez.
• Quick Brightness para ajustes de iluminación y cámara optimizados.
• Corrección de sombreado para compensar automáticamente la iluminación desigual.
• Fusión de imágenes de diferentes métodos de contraste (p. ej., campo claro y campo oscuro) para una interpretación completa.

Visualice los detalles con el contraste adecuado
Visoria M admite múltiples métodos de contraste para revelar estructuras y defectos relevantes en la inspección de materiales:

• Campo claro (Brightfield)
• Campo oscuro (Darkfield)
• Polarización
• Contraste de interferencia diferencial (DIC)
• Iluminación oblicua (mejora la visualización de la topografía)
• Fluorescencia

Visión rápida con el objetivo Macro 0.7x opcional
El objetivo Macro opcional 0,7x ofrece una visión rápida de estructuras macroscópicas con un diámetro de muestra de aproximadamente 36 mm, permitiendo una orientación y selección rápidas antes de cambiar a objetivos de mayor aumento.

Ergonomía y adaptación
Visoria M se adapta a las necesidades del operario para favorecer una postura correcta y reducir movimientos repetitivos:

• Distribución simétrica de los controles y mandos de enfoque y platina regulables en altura para permitir la operación con una mano y una postura de hombros alineada.
• Cambio fácil entre uso diestro y zurdo para estaciones compartidas.
• Accesorios ergonómicos: tubo ergonómico 15°, VarioTubes ajustables (0–35°), ErgoModules para ajustar la altura del ocular y ErgoLift opcional para ajuste de altura general.

Simplifique la documentación y la captura de imágenes
Capture imágenes con un botón de adquisición dedicado en la base mientras mantiene la atención en la muestra. Las imágenes almacenadas incluyen los ajustes de sistema seleccionados y metadatos, y la barra de escala se añade y ajusta automáticamente para acelerar la documentación.

Ejemplo de configuración incluida (elementos del paquete)
Visoria M Digital Materials Microscope for Inspection and Measurement of Fine Details and Surface Structures — ejemplo de configuración que incluye los siguientes elementos (n.º de artículo cuando está disponible):
Visoria M, 5-fold — Cantidad: 1 (11561614)
Ground plate — Cantidad: 1 (11561609)
Focus drive 3-step for M/P — Cantidad: 1 (11561607)
Focus knobs for Visoria — Cantidad: 1 (11561608)
IL axis, 4-fold — Cantidad: 1 (11561600)
Lamp housing LH113 LED — Cantidad: 1 (11504199)
Dust cover DML/Visoria/3000 Fluo/Photo — Cantidad: 1 (11501074)
Ergo stage IND 76x50 with stage bracket — Cantidad: 1 (11888703)
Slide holder IND — Cantidad: 1 (11888711)
Reflector BF, fixed — Cantidad: 1 (11888716)
Reflector DF — Cantidad: 1 (11888740)
Microscope Objective N PLAN EPI 5x/0.12 BD — Cantidad: 1 (11566077)
Microscope Objective N PLAN EPI 10x/0.25 BD — Cantidad: 1 (11566083)
Microscope Objective N PLAN EPI 20x/0.40 BD — Cantidad: 1 (11566067)
Microscope Objective N PLAN EPI 50x/0.75 BD — Cantidad: 1 (11566074)
Microscope Objective N PLAN EPI 100x/0.85 BD — Cantidad: 1 (11566075)
Flexacam c5 (digital camera option) — Cantidad: 1 (12730535)
C-Mount HC 0.55x — Cantidad: 1 (11541544)

Especificaciones técnicas

• Modelo: Visoria M
• Aplicación: Inspección y análisis rutinario de materiales — metales, aleaciones, componentes electrónicos/mecánicos, compuestos, vidrio, cerámica, laboratorios I+D y QA/QC.
• Modos de operación: configuración digital sin oculares y configuración óptica clásica.
• Métodos de contraste soportados: campo claro, campo oscuro, polarización, DIC, iluminación oblicua, fluorescencia.
• Enfoque: enfoque en tres velocidades (grueso, medio, fino) con parada de enfoque integrada.
• Platina: platina XY ergonómica accesible para ajuste con una mano; altura/torque de la platina ajustable para reducir movimientos repetitivos.
• Objetivo Macro (opcional): objetivo 0.7x que proporciona un campo de vista de ~36 mm de diámetro.
• Iluminación: gestión de luz codificada que aplica iluminación optimizada automáticamente al cambiar de aumento/contraste.
• Software: plataforma Enersight — medición de grosor de capas, XY stitching (platina manual), EDOF, Quick Brightness, corrección de sombreado, fusión de imágenes entre métodos de contraste.
• Imágenes: botón de adquisición integrado en la base; metadatos y barra de escala añadidos automáticamente.
• Accesorios Ergo: tubos ergonómicos 15°, VarioTubes (0–35°), ErgoModules, ErgoLift (opcional).
• Opciones de cámara digital: Flexacam c5 y otros modelos Flexacam disponibles para flujos digitales.
