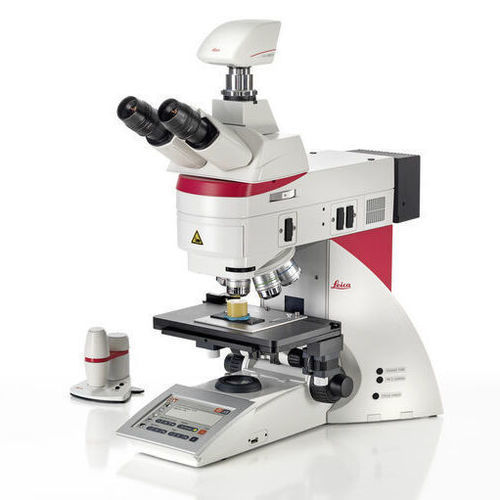

Microscopio óptico DM6 M LIBS

de inspecciónpara la investigaciónpara investigación en materiales

Resumen
El DM6 M LIBS es una solución de análisis de materiales que integra microscopía y espectroscopía por plasma inducido por láser (LIBS) para ofrecer análisis visual y químico cualitativo simultáneo en un único flujo de trabajo. El LIBS integrado proporciona la huella química de la microestructura visible en la imagen del microscopio en segundos, lo que permite una toma de decisiones rápida y reduce significativamente el tiempo de análisis frente a los flujos de trabajo convencionales SEM/EDS.

Beneficios clave

• Análisis rápido y preciso de materiales que combina microscopía visual y espectroscopía química en un solo instrumento
• Reducción de hasta un 90% del tiempo de análisis frente a flujos SEM/EDS convencionales
• Análisis LIBS con un solo clic: huella química obtenida en menos de un segundo
• Sin preparación de muestra tipo SEM, sin transferencias entre sistemas, sin reajustes del sistema, sin reubicación de la región de interés

Inspección visual y química de materiales – 2 en 1

• 2 sistemas en 1 para análisis visual y químico
• 1 segundo para obtener la huella química
• 0 preparación de muestras

Flujo de trabajo y capacidades LIBS
El módulo LIBS utiliza un pulso láser para crear un plasma en el punto objetivo; el espectro de luz emitido (emisiones espectrales de líneas atómicas) se analiza para identificar los elementos presentes. El software compara los espectros con un conjunto de datos conocido y puede ampliarse con espectros de materiales adquiridos por el usuario. El principio de ablación también permite el microtaladrado (µ-taladrado) para perfilado en profundidad y análisis de capas, así como la limpieza de superficies.

Ventajas típicas del flujo LIBS

• No se requiere preparación ni transferencia de muestras
• No se requieren ajustes del sistema
• No es necesario reubicar la región de interés (ROI)

Aplicaciones y casos de uso
El DM6 M LIBS es adecuado para el análisis estructural y elemental/químico rápido de fases de material como minerales, aleaciones, cerámicas y otros materiales procesados. Casos de uso: análisis de limpieza de componentes y muestras de filtro (identificación de partículas contaminantes y su origen), perfilado en profundidad y análisis de capas (p. ej. metales multicapa/pintados), evaluación de la composición microestructural, QA/QC industrial e investigación de materiales.

Contribución del microscopio
El microscopio base DM6 M ofrece un amplio rango de aumentos de objetivos y múltiples técnicas de contraste para visualizar fácilmente estructuras finas en colores reales, permitiendo identificar regiones de interés para el análisis LIBS. El sistema admite observación con aumentos de objetivo desde bajos (1,25x) hasta altos (100x), múltiples métodos de contraste y captura de imagen mediante oculares o cámara.

Análisis de limpieza
Cuando se combina con el software de análisis Cleanliness Expert, el sistema 2 en 1 permite la inspección visual y química de muestras de filtro en un solo instrumento y flujo de trabajo, facilitando una identificación más rápida de las fuentes de contaminación.

Actualización y retrofit
Los microscopios compuestos DM6000 M o DM6 M existentes pueden ser actualizados con el módulo LIBS para obtener la funcionalidad 2 en 1, ofreciendo la opción de actualizar microscopios existentes en lugar de reemplazarlos.

Especificaciones técnicas

• Tipo de producto: microscopio de análisis de materiales DM6 M LIBS (microscopía + LIBS integrado)
• Método de análisis: espectroscopía por plasma inducido por láser (LIBS) para identificación elemental cualitativa
• Tiempo típico de análisis químico: ~1 segundo para obtener una huella química en el punto objetivo
• Preparación de muestras: no se requiere para el flujo de inspección LIBS
• Rango de aumento del microscopio: objetivos de 1,25x a 100x (rango de observación)
• Capacidades funcionales: inspección visual (óptica) y química simultánea; activación LIBS con un solo clic
• Perfilado de profundidad / análisis de capas: habilitado por µ-taladrado (micro-ablación) usando LIBS
• Aplicaciones: minerales, aleaciones, cerámicas, recubrimientos, análisis de limpieza/filtros, evaluación microestructural, QA/QC industrial
• Software: comparación de espectros con conjunto de referencia; conjunto ampliable por el usuario
• Ventajas del flujo de trabajo: evita transferencias entre equipos, reduce pasos y tiempo de análisis vs SEM/EDS, minimiza la preparación laboriosa
• Integración: opción de actualizar microscopios DM6000 M / DM6 M con módulo LIBS para solución 2 en 1
• Resultados entregables: imágenes ópticas (ocular/cámara) y composición elemental/cualitativa derivada de los espectros LIBS
