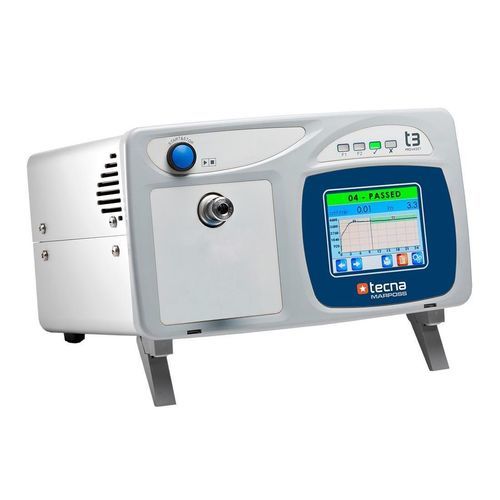

Probador de estanqueidad para válvula T3D

para contenedorespara embalajepara la integridad de las juntas

Descripción general
El T3D es un probador de fugas por método de diferencia de presión que mide la diferencia de presión entre la pieza ensayada y una muestra de referencia para reducir el tiempo de prueba y aumentar la sensibilidad.

Descripción
La pantalla táctil resistiva de 3,5" TFT ofrece visualización de pruebas en tiempo real y una programación sencilla. La alta resolución de medida y la precisión, junto con el control electrónico de la presión de llenado, permiten realizar pruebas de fugas, pruebas destructivas de estallido, comprobaciones de apertura de válvulas de seguridad, control volumétrico, pruebas de obstrucción y ensayos en campana en productos sellados por método de intercepción. El control de automatismos externos, las interfaces con lectores de códigos de barras e impresoras y la posibilidad de registrar las pruebas en memoria USB o vía Ethernet hacen que el instrumento sea adecuado para líneas de producción modernas.

Beneficios

• Configuración para prueba de vacío
• 2 salidas neumáticas programables para mandos externos (plug/marker)
• Expansión E/S: añade entradas/salidas PLC digitales (8+8) y una línea serie RS232/RS485
• Interfaces adicionales USB, Ethernet, ProfiBUS o CANbus para control remoto y recopilación de datos
• Análisis estadístico SPC en tiempo real
• Software para gestionar impresora de etiquetas y lector de códigos de barras
• Filtros de aire
• Leak Master certificado para insertar en el conector Staubli®
• Lector de códigos de barras y/o impresora
• Teclado de control remoto
• Luz indicadora tricolor con alerta sonora potente
• Módulo neumático externo para generación de vacío
• Válvula externa para verificación de volumen y pruebas en "campana" sellada
• Módulo para descarga de presión externa

Especificaciones técnicas

• Alimentación: 24 Vdc externa o 85÷264 Vac, 35W
• Aire comprimido: seco, no condensante, filtrado 5 micras, libre de aceite (ISO8573-1)
• Resolución conversor A/D: 24 bits
• Regulación de presión: electrónica o manual con transductor dedicado y visualización en pantalla
• Interfaz: pantalla táctil 3,5" TFT a color; teclado táctil resistivo
• E/S: 8 entradas con fotocoplador + 8 salidas con fotocoplador, E/S ampliables, RS232/RS485
• Datos: opciones USB, Ethernet, ProfiBUS o CANbus; salida Modbus RTU y CSV ASCII
• Capacidad de prueba: 100 tablas de ensayo, cálculo de volumen en cm3/min o cm3/h
• Indicadores y alarmas: 4 LED de estado, zumbador programable integrado
• Estadísticas: análisis SPC (media, min, max, desviación estándar, distribución normal, CP, CPK, totales por hora)
• Conectividad periféricos: soporte para lector de códigos de barras e impresora de etiquetas
• Conector estándar Staubli® para Leak Masters
• Materiales de la carcasa: aluminio anodizado y ABS
