Probador de estanqueidad para embalaje T3PF

de presiónpor caída de presión absolutaelectroneumático

Overview

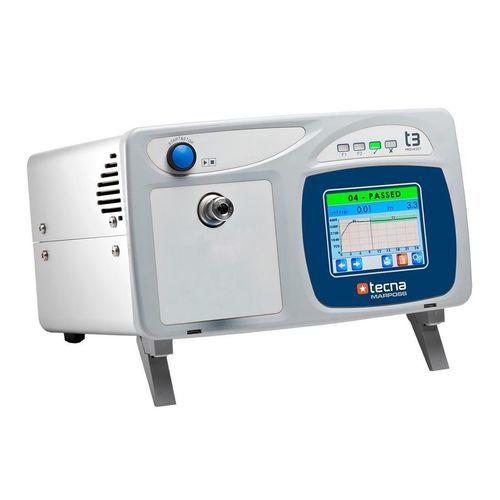

El Provaset T3PF es un equipo electropneumático para la medida de caudal de aire y pruebas de fugas (decaimiento de presión absoluta). Integra un regulador electrónico de presión para aplicar presiones programadas y una pantalla táctil a color de 3,5" para monitorización en tiempo real y programación sencilla. Diseñado para bancos de ensayo, líneas de producción y sistemas totalmente automáticos, T3PF soporta automatizaciones externas, lectores de códigos de barras e impresoras, y registra datos vía USB o Ethernet.

Main functional highlights

• Equipo electropneumático para medida de caudal y prueba de fugas (decaimiento de presión absoluta)
• Regulador de presión electrónico para control de presión programada
• Interfaz táctil resistiva 3,5" con vista de ensayo en tiempo real para operación intuitiva
• Adecuado para bancos de ensayo, líneas de producción y sistemas totalmente automáticos
• Interfaces para lectores de códigos de barras, impresoras y registro de datos (USB/Ethernet)

Benefits / Options

• Dos salidas neumáticas programables para comandos externos (coupler/marker)
• Configuración para pruebas de vacío y módulo neumático externo para generación de vacío
• Expansión E/S: añade 8 entradas + 8 salidas fotocopladas y línea serie RS232/RS485
• Interfaces de comunicación adicionales disponibles: USB, Ethernet, ProfiBUS o CANbus
• Análisis estadístico SPC en tiempo real y estadísticas de producción
• Soporte de software para impresoras de etiquetas y lectores de códigos de barras
• Filtros de aire opcionales y Leak Master certificado para insertar en el conector Staubli®
• Soporte para lector de códigos de barras y/o impresora, teclado de control remoto, luz indicadora tricolor con alarma sonora
• Válvula externa para descarga controlada de presión

Technical specifications

• Alimentación: 24 Vdc externa; alternativamente 85–264 Vac, 35 W
• Aire comprimido: seco, sin condensación, filtrado 5 µm, libre de aceite, conforme a ISO8573-1
• Convertidores A/D: 24 bits
• Calibración: certificados para sensores de presión y caudal; procedimiento de calibración guiado por software
• Regulador de presión: electrónico
• Teclado / Pantalla: pantalla TFT a color 3,5" con táctil resistivo
• Indicadores: 4 LED (fases de prueba, OK/KO)
• Contador de pruebas y estadísticas: totales OK/KO (reiniciables); media, mínimo, máximo, desviación estándar, distribución normal, CP, CPK, totales por hora
• Alarma audible: avisador integrado, duración programable
• Reloj: fecha/hora con supercondensador, autonomía hasta 7 días
• Parámetros programables: 100 tablas de prueba (modo secuencial), cálculo volumétrico para indicar tasa de fuga (cm3/min o cm3/h)
• Conexiones PLC: 8 entradas fotocopladas + 8 salidas fotocopladas, totalmente programables
• Interfaces de datos y protocolos: RS232/RS485 configurable; interfaz USB device; Modbus RTU, salida CSV ASCII, código de barras, impresora
• Conector Staubli®: estándar para inserción del Leak Master
• Carcasa: aluminio anodizado sin pintar y componentes en ABS
