Módulo EEG VitalTrack EEG

de adquisición de datosde tratamiento de datosde telemonitorización

Descripción del producto
VitalTrack EEG es una solución de adquisición y monitorización EEG de ocho canales para registro y visualización en tiempo real. El sistema proporciona señales crudas por canal, cálculo de potencia por banda (Delta, Theta, Alpha, Beta, Gamma) junto con la señal cruda, visualización de topografía craneal y exportación de sesiones. El producto está previsto para 2026.

Capacidades confirmadas

• Ocho canales EEG simultáneos para adquisición y visualización en vivo.
• Cálculo de potencia por banda (Delta–Gamma) en paralelo con la señal cruda.
• Exportación de sesiones en CSV (formato CSV de sesión confirmado) y exportación PNG de alta resolución para topografías.

Hardware / Vista de la placa

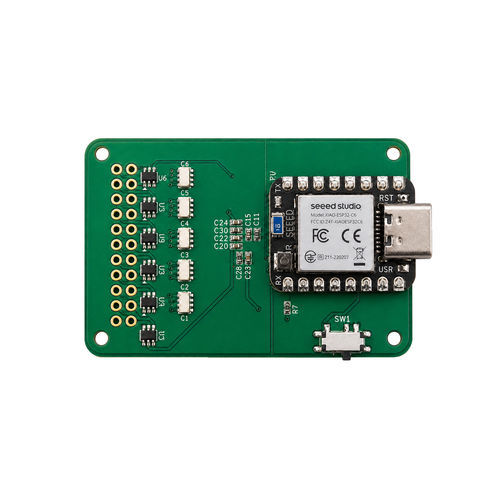

El producto incluye una placa de desarrollo VitalTrack EEG mostrada en vistas de frontal y disposición hardware. La placa está pensada para integrarse con la aplicación VitalTrack para la conexión del dispositivo, el mapeo de canales y la medición en vivo.

Configuración de medición

• Localice y conecte un dispositivo VitalTrack EEG cercano mediante la aplicación; verifique el estado de la conexión, el número de canales y los datos entrantes.
• Asigne ocho canales a los sitios de electrodos según el sistema internacional 10–20 (Fp1, Fp2, C3, C4, P3, P4, O1, O2).
• Confirme el mapeo y proceda a la adquisición en vivo.

Datos sintéticos / demo y salidas guardadas

• Vista previa de la distribución craneal, mapa PSD canal‑por‑frecuencia y PNG listo para publicación usando datos sintéticos/demo sin conectar un dispositivo.
• Seleccione las bandas Delta, Theta, Alpha, Beta o Gamma para las vistas de distribución.
• Aplique una escala de color automática estable y muestre u oculte las etiquetas de electrodos.
• Guarde un PNG 2400×2400 con JSON metadata asociado que describa las condiciones del análisis.

Monitorización en vivo

• Vea las ocho formas de onda en tiempo real con tasa de recepción, tiempo transcurrido e indicadores de estado de datos.
• Ajuste la ventana temporal, la escala de amplitud, los canales visibles y los filtros de visualización según el entorno de medida.

Funciones de análisis EEG
La aplicación muestra la EEG cruda junto con la potencia por banda (Delta–Gamma). Los datos crudos permanecen accesibles para realizar reanálisis externos. Las funciones incluyen comparación de potencia por banda por canal, topografía craneal y mapas PSD para inspección canal‑por‑frecuencia.

Bandas EEG (rango y notas)

• Delta — 0.5–4 Hz: predominante durante el sueño profundo.
• Theta — 4–8 Hz: aumenta con la somnolencia y tareas mnésicas.
• Alpha — 8–13 Hz: más clara en reposo con ojos cerrados.
• Beta — 13–30 Hz: aumenta con concentración vigilante.
• Gamma — 30–45 Hz: aparece cuando varias regiones trabajan simultáneamente.

Exportación de datos y contenido de archivos

• Señal cruda: una columna por canal (ocho columnas) con valores previos al filtrado en µV.
• Fuerza por banda: visible en la aplicación como porcentajes relativos o valores absolutos (el CSV de sesión verificado no incluye columnas de potencia por banda).
• CSV de sesión: registra hora UTC, tiempo transcurrido, índice de muestra del dispositivo, ocho valores brutos de canal en µV y una columna de marcadores de eventos, compatible con Excel, Python o MATLAB.
• Salidas guardadas: PNG de alta resolución (2400×2400) y JSON de metadatos correspondiente guardados en la carpeta Documents del usuario (rutas de ejemplo para Windows en la documentación).

Disponibilidad
Previsto para lanzamiento en 2026. Funciones confirmadas incluyen canales, potencia por banda y exportación CSV. Especificaciones hardware adicionales (frecuencia de muestreo, autonomía) están pendientes y se publicarán cuando estén disponibles.

Especificaciones técnicas

• Nombre del modelo: VitalTrack EEG
• Canales: 8 canales EEG simultáneos
• Análisis por banda: Delta, Theta, Alpha, Beta, Gamma (potencia por banda)
• Rango PSD mostrado en ejemplos de la app: 0.5–45 Hz
• Formatos de exportación: CSV de sesión; PNG (2400×2400) con JSON metadata
• Contenido CSV de sesión: hora UTC, tiempo transcurrido, índice de muestra, ocho valores brutos de canal en µV, columna de marcador de eventos
• Datos demo: sintéticos/demo disponibles para previsualización y exportación (no registros humanos; no para uso clínico)
• Funciones de la aplicación: descubrimiento y conexión de dispositivo, mapeo canal→electrodo (10–20), monitor de formas de onda en vivo, potencia por banda por canal, topografía craneal y mapa PSD, ajuste de tiempo/amplitud/ventana y filtros de visualización
• Estado de lanzamiento: previsto para 2026; algunas especificaciones hardware pendientes
