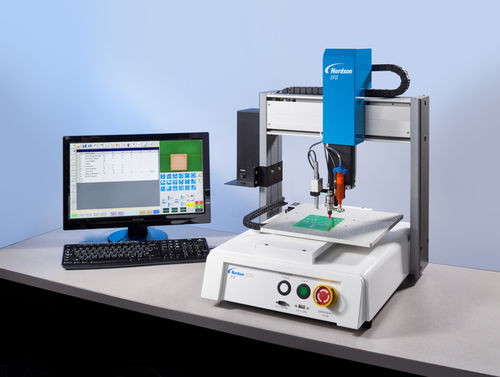

Sistema automatizado de distribución con ordenador E2V

Descripción general
La serie PROX / PROPlus / PRO guiada por visión es el sistema de dosificación automatizada más avanzado de Nordson EFD, diseñado para la colocación precisa de fluidos y facilidad de uso. Preparado para posicionamiento preciso con barriles de jeringa y sistemas de válvulas EFD, es apropiado para electrónica, ciencias de la vida y entornos de sala limpia. Los sistemas incluyen el software DispenseMotion™, visión integrada y múltiples modos de retroalimentación para asegurar precisión y repetibilidad.

Capacidades clave

• Software DispenseMotion™ totalmente integrado con cámara CCD smart vision para dosificación guiada por visión y reconocimiento de marcas.
• Tres métodos de retroalimentación para control de altura y colocación: detección por contacto, detección óptica y detección láser de altura sin contacto (ajuste automático de la altura de la punta).
• Codificación en lazo cerrado y retroalimentación continua para mejorar el control del proceso y la exactitud.
• Vista previa y confirmación en pantalla de la trayectoria de dosificación; importación y conversión de archivos optimizada para una puesta en marcha simplificada.

Características

• PROPlus: doble guía lineal, servomotor avanzado y accionamiento por husillo de bolas; PROX: opción con motor lineal sin contacto para mayor velocidad y menor desgaste.
• Configuración y programación simplificadas mediante DispenseMotion™.
• Vista previa y confirmación de la trayectoria en pantalla.
• Retroalimentación continua en lazo cerrado para colocación precisa.
• Importación y conversión simplificadas de archivos DXF/CAD para acelerar la programación.

Beneficios

• Repetibilidad y velocidad de referencia (PROPlus: ±0,003 mm; PRO: ±0,004 mm).
• Mejora de la calidad y consistencia del producto gracias a la colocación precisa y la inspección integrada.
• Fácil integración en líneas de fabricación existentes; compatible con sistemas de dosificación por jeringa y por válvula.
• Curva de aprendizaje del operador más rápida, reduciendo costes laborales.
• Mayor rendimiento y reducción de costes de producción, materiales y propiedad.

Visión, inspección y detección de altura

• Visión CCD integrada que soporta reconocimiento de marcas y captura múltiple de imágenes para corrección de offset de alta resolución y alineación precisa.
• OptiSure™ AOI (inspección óptica automatizada) verifica ancho, diámetro y precisión de colocación del depósito.
• Opciones de detección de altura láser (Laser B y Laser C) detectan variaciones de superficie y ajustan automáticamente la altura de la punta para evitar depósitos desiguales o daños.
• Laser C (confocal) recomendado para detección de alta precisión en superficies reflectantes o translúcidas y para detectar pequeñas salientes inferiores a 700 μm.

Aplicaciones

• Montaje electrónico y recubrimiento conformal que requieren precisión de colocación a nivel de micras.
• Dosificación en dispositivos médicos y de ciencias de la vida donde limpieza, precisión y repetibilidad son críticas.
• Fabricación en salas limpias y otros entornos controlados; integración con equipos de dosificación por jeringa y por válvula.

Especificaciones técnicas

• Agrupación de modelos: 3-Axis PROX / PROPlus / PRO Series (robots automatizados de dosificación de fluidos guiados por visión).
• Repetibilidad: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX publicado ±0,003 mm (3 µm) en ejes X, Y y Z.
• Accionamiento: PROPlus incluye doble guía lineal, servomotor y husillo de bolas; opción PROX con motor lineal sin contacto para accionamiento más rápido y desgaste reducido.
• Software: DispenseMotion™ software de control integrado (funciones guiadas por visión, vista previa de trayectoria, importación/conversión de archivos, control en lazo cerrado).
• Visión: cámara CCD smart vision integrada para reconocimiento de marcas y corrección de offset.
• Retroalimentación/detección de altura: detección por contacto, óptica y láser sin contacto (Laser B y Laser C/confocal).
• Laser C (confocal): adecuado para superficies reflectantes/translúcidas y detección de pequeñas salientes < 700 μm.
• Inspección: OptiSure™ AOI para medición de ancho/diámetro de depósito y verificación de colocación.
• Compatibilidad: optimizado para uso con PICO® pulse-jet valves, Liquidyn® jet valve systems y con barriles de jeringa y sistemas de válvulas EFD.
• Control: codificación en lazo cerrado para control de movimiento preciso y repetibilidad del proceso.
• Industrias objetivo: electrónica, dispositivos médicos / ciencias de la vida, fabricación en sala limpia, constructores de maquinaria.
