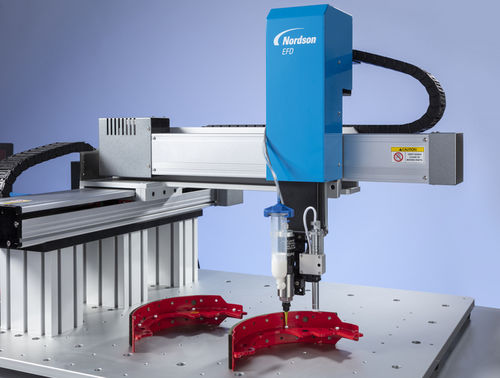

Sistema automatizado de distribución robotizado G4V

Visión general
Los robots pórtico 3 ejes GVPlus y GV Series ofrecen dispensación automatizada de fluidos guiada por visión para producción industrial. Los sistemas funcionan de forma autónoma o se integran en líneas con alimentador por cinta o mesas giratorias. Las superficies de trabajo van de 400 mm a 800 mm. GVPlus incorpora soporte de brazo reforzado y mejor repetibilidad posicional (GVPlus ±0,008 mm; GV Series ±0,02 mm). El software DispenseMotion guiado por visión permite control 3D real para puntos, líneas, círculos, arcos y arcos compuestos con precisión.

Características clave

• Software de control DispenseMotion guiado por visión
• Cámara CCD smart vision integrada o cámara lápiz opcional
• Láser confocal opcional para medición de la separación de dispensado
• Control de movimiento en tres dimensiones real
• Áreas de trabajo de 400 mm hasta 800 mm
• Mejoras mecánicas GVPlus: bridas de montaje dobles, soporte de brazo adicional, soporte de extensión para herramientas más pesadas

Beneficios

• Alta precisión de posicionamiento dimensional y repetibilidad del depósito
• Admite herramientas más pesadas para reducir vibraciones y mejorar el rendimiento (GVPlus)
• Configuración más rápida y programación simplificada para operarios
• Integración fluida con AOI y líneas de producción para automatización en línea
• Mejor control de proceso que reduce costes de producción, materiales y propiedad

Visión, inspección y control de proceso
Las opciones de visión integradas (CCD o cámara lápiz) y el láser confocal opcional permiten la detección automática de superficies reflectantes y no reflectantes y soportan la verificación en línea del posicionamiento, ancho y diámetro de los depósitos. Compatible con flujos de trabajo AOI para medir la geometría del depósito y verificar la separación de dispensado.

Aplicaciones

• Dispensación de precisión para electrónica, ciencias de la vida, automoción y aeroespacial
• Aplicación de adhesivos, grasas, sellantes y lubricantes en grandes superficies de trabajo
• Operaciones de dispensado automatizadas en línea y por lotes

Especificaciones técnicas

• Familia de modelos: GV Series (variante GVPlus con refuerzos mecánicos)
• Configuración: robot pórtico 3 ejes
• Repetibilidad posicional: GVPlus ±0,008 mm; GV Series ±0,02 mm
• Superficie de trabajo: opciones de 400 mm a 800 mm
• Control de movimiento: movimiento 3D real (puntos, líneas, círculos, arcos, arcos compuestos)
• Visión: cámara CCD smart vision integrada o cámara lápiz; láser confocal opcional
• Software: control DispenseMotion guiado por visión
• Carga útil: carga útil de la pieza prácticamente ilimitada, diseñada para soportar herramientas pesadas
• Mecánica GVPlus: bridas de montaje dobles, soporte adicional de brazo, soporte de extensión para herramienta pesada
