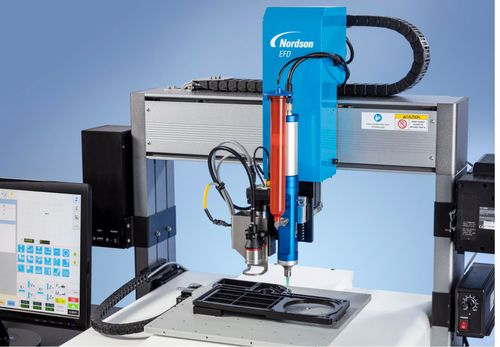

Sistema automatizado de distribución robotizado PRO Series

sin contacto

Visión general
La serie PROX / PROPlus / PRO guiada por visión es el sistema automatizado de dosificación de fluidos más avanzado de Nordson EFD, diseñado para la precisión, facilidad de uso y alta repetibilidad. Integra visión, múltiples métodos de retroalimentación y el software especializado DispenseMotion™ para lograr colocaciones precisas de fluido sobre superficies rugosas o irregulares y soportar tareas de dosificación complejas.

Características clave

• Sistema guiado por visión con cámara CCD inteligente integrada para reconocimiento de marcadores y vista previa en pantalla de las rutas de dosificación
• Múltiples tipos de retroalimentación: contacto, óptico y detección de altura láser sin contacto para mantener la altura de la boquilla y evitar colisiones
• Software especializado DispenseMotion™ con importación/convertidor de archivos optimizado, configuración y programación simplificadas
• Retroalimentación constante en lazo cerrado y codificación en lazo cerrado para control de proceso
• Optimizado para sistemas de válvulas de inyección PICO® y Liquidyn® y dispensadores basados en jeringa/válvula
• Vista previa y confirmación en pantalla de las rutas de dosificación y flujo de trabajo optimizado para operadores

Beneficios

• Repetibilidad y velocidad líderes en su clase (PROPlus: ±0,003 mm; PRO: ±0,004 mm; PROX: ±0,003 mm)
• Mejora de la calidad del producto, consistencia y rendimiento mediante colocación y verificación precisas del depósito
• Mayor rendimiento con mayor salida de producto y reducción de costes de producción/materiales/propiedad
• Integración sencilla en operaciones de fabricación existentes y curva de aprendizaje más rápida para los operarios

Tecnología y capacidades

• Software DispenseMotion™ para control avanzado de movimiento y dosificación, vista previa de rutas y programación intuitiva
• Visión integrada con reconocimiento de marcadores y captura múltiple de imágenes para corrección de offset de mayor resolución
• Integración de inspección óptica automatizada OptiSure™ (AOI) para medir ancho, diámetro y precisión del depósito
• Opciones de detección de altura por láser (Laser B y Laser C/confocal) para detectar variaciones de superficie y ajustar automáticamente la altura de la boquilla; Laser C (confocal) admite detección en superficies reflectantes o translúcidas y pequeños salientes por debajo de 700 µm
• Compatibilidad con válvulas de inyección (PICO®, Liquidyn®), cuerpos de jeringa, cartuchos y sistemas de dosificación volumétrica

Diferencias PROX / PROPlus / PRO

• PROX: diseño con motor lineal sin contacto para una actuación más rápida, menos piezas móviles, menor desgaste y mayor durabilidad; adecuado para salas limpias y entornos sensibles
• PROPlus: doble guía lineal, servomotor avanzado y accionamiento por husillo de bolas que ofrecen la máxima precisión de dosificación y repetibilidad líder en su clase (±0,003 mm)
• PRO: configuración de alto rendimiento que proporciona repetibilidad a nivel industrial (±0,004 mm) y facilidad de uso

Aplicaciones
La serie es adecuada para dosificación de precisión en electrónica, fabricación de dispositivos médicos/biotecnología, entornos de sala limpia y otras industrias que requieren colocación de fluidos a nivel micrón y alto control de proceso.

Especificaciones técnicas

• Tipo de sistema: robot de dosificación automatizado de 3 ejes (PROX / PROPlus / PRO Series)
• Repetibilidad: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX ±0,003 mm
• Visión: cámara CCD inteligente integrada; reconocimiento de marcadores y captura multi-imagen para corrección de offset
• Software: DispenseMotion™ para control de movimiento, vista previa de rutas, importación/convertidor de archivos y programación
• Retroalimentación/sensores: detección de altura por contacto, óptica y láser sin contacto; retroalimentación constante en lazo cerrado y codificación en lazo cerrado
• Opciones láser: Laser B y Laser C (confocal) — Laser C apto para superficies reflectantes/translúcidas y características < 700 µm
• Compatibilidad: sistemas de válvulas PICO® y Liquidyn®; cuerpos de jeringa, cartuchos, sistemas volumétricos
• Accionamiento PROPlus: doble guía lineal, servomotor, husillo de bolas
• Accionamiento PROX: motor lineal sin contacto (menos piezas móviles, actuación más rápida)
• Integración de inspección: OptiSure™ AOI mide ancho, diámetro y precisión de colocación del depósito
