Tubo para la fabricación de dispositivos médicos

para aterectomíapara la fabricación de catéteresde PTFE

Descripción general
Nordson MEDICAL ofrece una amplia y versátil línea de tubos de poliimida de pared delgada para aplicaciones en dispositivos médicos. El tubo de poliimida proporciona opciones de pared muy fina, diámetros interior y exterior con tolerancias ajustadas, excelente aislamiento eléctrico, resistencia a la compresión (columna), resistencia a altas temperaturas y múltiples configuraciones multicapa/composite.

Características clave para la selección

• Espesor de pared muy fino
• Diámetros interior y exterior con tolerancias estrictas
• Excelentes propiedades de aislamiento eléctrico
• Rigidez y resistencia en columna según lo requerido
• Capacidad para soportar temperaturas muy altas
• Múltiples estratificaciones y configuraciones compuestas personalizadas (docenas de combinaciones)

Aplicaciones

• Funda de retención para stents autoexpansibles
• Lumen de inflado para balones
• Lumen de succión para dispositivos de aterectomía
• Material de forro para lúmenes que contienen hilos de dirección de catéter
• Diseños de guía de alambre de bajo diámetro o fundas exteriores para guía
• Aplicaciones de tubos resistentes a altas temperaturas o a radiación gamma
• Aplicaciones que requieren alta resistencia a la tracción, transmisión de torque o rigidez en columna
• Revestimiento de hilo de precisión

Configuraciones
Gama completa de tubos de poliimida a medida y con tolerancias ajustadas con numerosas configuraciones para adaptarse a las necesidades de la aplicación.

• Más de 200 configuraciones de tubos de poliimida con tolerancias ajustadas
• Rango de diámetro interior (ID): 0.004\"–0.085\" (en incrementos de 0.001\")
• Espesores de pared: grueso, delgado y ultradelgado (0.0005\"–0.0100\")
• Colores: ámbar (transparente) y puede producirse en negro, verde, amarillo, rojo y otros

Tubería compuesta
El tubo de poliimida puede mezclarse, trenzarse o estratificarse con múltiples polímeros para lograr características de rendimiento específicas.

• Capa de baja fricción interna o externa
• Capa externa termoplástica fusible
• Mejora del radio de pandeo
• Excelente transmisión de torque cuando está trenzado

Materiales compuestos y estratificación

• Más de 80 combinaciones de capas
• Los materiales incluyen PTFE, Nylon, Pebax®, Poliuretano, Polifenilsulfona y Poliimida

Recubrimientos de precisión para hilos
La poliimida es adecuada para recubrimientos de hilos cuando se requieren aislamiento eléctrico, tolerancias de precisión, resistencia química y a altas temperaturas, paredes finas y alta resistencia.

• Alta rigidez dieléctrica
• Tolerancias de precisión
• Resistencia a productos químicos y altas temperaturas
• Espesor de pared fino
• Alta resistencia

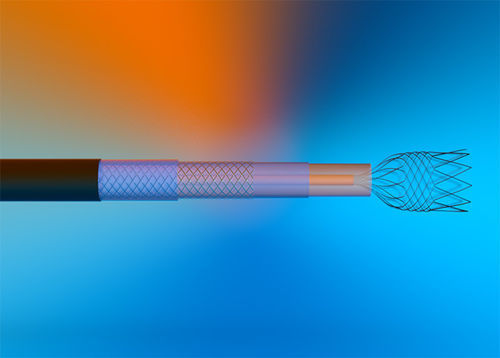

Tubería reforzada con trenzado
Las configuraciones reforzadas con trenzado comprenden cuatro o más capas con una trenza metálica en el centro para mejorar el torque, la resistencia a la tracción y la resistencia al pandeo.

• Rango de ID (ejemplos trenzados): 0.013\"–0.074\"
• Rango de espesor de pared (ejemplos trenzados): 0.002\"–0.008\"
• Rango de ID a medida: 0.004\"–0.420\"
• Rango de espesor de pared a medida: 0.0005\"–0.010\"

Información técnica — Especificaciones de tubos de poliimida (tabla resumida)
Rango ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
Rango de espesor de pared: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
Tolerancia OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
Longitud: Estándar: 36\"–55\"; Máximo: 32' ; Corte personalizado: 0.020\"–73.0\" (para tubos con al menos 0.001\" de espesor de pared y OD de 0.0125\"–0.0770\")
Color: Ámbar (transparente); puede producirse en una variedad de colores incluidos negro, verde, amarillo, rojo y otros
Impresión: Se puede imprimir con técnicas convencionales

Propiedades del material (valores de ejemplo)
Tipo de polímero: Termoestable
Resistencia a la tracción: 20,000 psi (mínimo)
Elongación (a la rotura): 30% min
Módulo de elasticidad: 310 kpsi
Resistencia dieléctrica: 4000 V/.001\"
Absorción de humedad: 0.841 wt% (24 horas)
Temperatura de fusión: n/a
Rango térmico: -269°C–400°C (-452°F–752°F)
Conductividad térmica: 0.471 W/m*K
Coeficiente de fricción: 0.5 (seco, dinámico)

Características de los tubos de poliimida de pared delgada

• Conforme a USP Clase VI
• Químicamente inerte
• Excelente resistencia química
• Excelente transmisión de torque
• Excelente resistencia en columna
• No se funde
• ID de microsize
• Opciones transparentes (ámbar)

Características / especificaciones técnicas

• Rango ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
• Rango de espesor de pared: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
• Tolerancia OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
• Longitud: Estándar 36\"–55\"; Máximo 32' ; Rango de corte personalizado 0.020\"–73.0\" (con las limitaciones indicadas)
• Colores: Ámbar (transparente), negro, verde, amarillo, rojo, otros
• Tipo de polímero: Termoestable
• Resistencia a la tracción: ≥20,000 psi
• Elongación a la rotura: ≥30%
• Módulo: ~310 kpsi
• Resistencia dieléctrica: 4000 V/.001\"
• Rango térmico: -269°C a 400°C
• Conductividad térmica: 0.471 W/m*K
• Coeficiente de fricción (seco, dinámico): 0.5
• Cumplimiento/Atributos: Conforme a USP Clase VI, químicamente inerte, excelente resistencia química, alta transmisión de torque y resistencia en columna, no se funde
