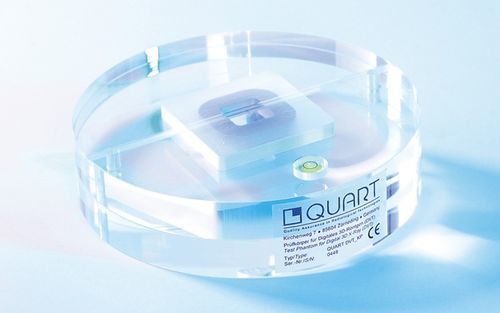

Fantoma de prueba para tomografía IAEA-EFOMP-ESTRO

para escáner de rayos Xgenérico

Resumen
Este juego de pruebas se ha elaborado según las recomendaciones de la IAEA, EFOMP y ESTRO para una garantía de calidad (QA) rápida y eficiente en sistemas de imagen CBCT. Los protocolos se basan principalmente en las normas DIN 6868-161 y DIN 6868-15 para QA de CBCT.

Información clave del producto
Solo se requiere una exposición para generar un conjunto de datos 3D que contenga todos los parámetros necesarios para evaluar objetivamente la calidad de imagen. El análisis automatizado se realiza mediante el software QUART CTtec QA/QC. El fantoma DVTkp es aplicable a tamaños de campo desde 4x4 cm hasta grandes campos de visión. Hay soportes personalizados disponibles para una variedad de sistemas CBCT.

Objetos de prueba estándar / Materiales

• Objetos estándar: PMMA / Aire / PVC
• Equivalentes de material: Aire libre / Tejido blando / Hueso

Posicionamiento y dimensiones

• Herramientas de posicionamiento: Marcadores lineales (superior) / Marcadores selectivos
• Dimensiones: Ø 16 cm, altura 15 cm

Parámetros medidos / evaluados

• Frecuencia de Nyquist (NF)
• Contraste
• Ruido
• Relación contraste/ruido (CNR)
• Homogeneidad / Uniformidad de imagen
• Resolución espacial / Función de transferencia de modulación (MTF) al 10% y 50%
• MTF según IEC 62220-1-2
• Números CT / Unidades Hounsfield
• Resolución en eje Z / NF y MTF en dirección axial
• Artefactos y defectos de imagen
• Indicador del sistema / Indicador de aceptación (figure of merit)
• Precisión de posicionamiento del paciente / del fantoma
• Pruebas QA/QC adicionales (geometría y mediciones de distancia) que deben realizarse en un visor DICOM externo

Referencia
EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

Especificaciones técnicas

• RESOLUCIÓN ESPACIAL: Función de dispersión de línea
• OBJETOS DE PRUEBA ESTÁNDAR: PMMA / Aire / PVC
• EQUIVALENTES DE MATERIAL: Aire libre / Tejido blando / Hueso
• HERRAMIENTAS DE POSICIONAMIENTO: Lineal (superior) / Marcadores selectivos
• TAMAÑO: Ø 16 cm, altura 15 cm
• Tamaños de campo aplicables: desde 4x4 cm hasta gran FOV
• Evaluación automatizada: Compatibilidad con el software QUART CTtec QA/QC
