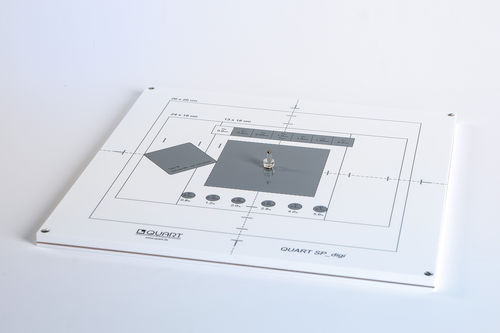

Fantasma de prueba para radiografía/fluoroscopia
Radiología QA/QC Fantasma de prueba conforme a DIN 6868-13
El maniquí puede utilizarse para QA/QC de equipos radiográficos de rayos X con pantalla de almacenamiento digital (CR) o detectores de imagen CCD (DR).
El procedimiento QA/QC es muy sencillo. Tras la exposición, la imagen de prueba se evalúa visualmente.
Detalles del fantoma
Dimensión del maniquí
33x33x1,2 cm (LxAxH)
Objetos de prueba
Diseño estructural liso para revelar claramente los artefactos
Marcas de campo estándar para los principales campos de visión (FoV)
Comprobaciones del tamaño del campo desde pequeño hasta 30x30cm
Cuña dinámica de cobre (7 pasos: 0 - 2,3 mm)
6 objetos de prueba de bajo contraste fabricados en aluminio (0,1 - 0,7 mm)
Marca central diseñada para su uso con la herramienta de alineación QUART ZTB
Prueba de par de líneas de alta calidad (tipo 38, disposición de 45°) integrada
Clips para fijación por cable en unidades montadas en pared opcionales
Área central para medición de dosis y ajuste de la señal del detector
Parámetros de prueba
resolución espacial
resolución de bajo contraste
alineación del campo de radiación
homogeneidad de la imagen
artefactos, defectos de imagen, etc.
indicador de dosis
---
