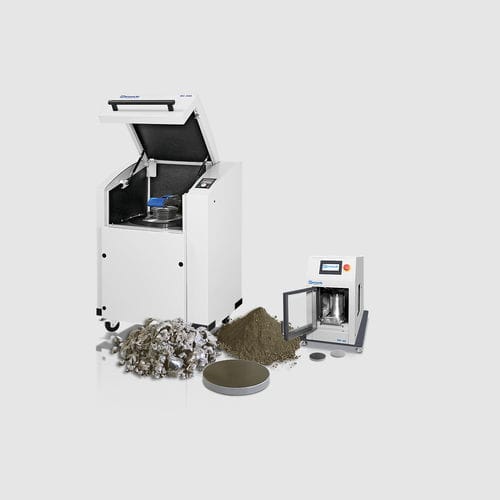

Molino de discos RS 200

para lotesde laboratoriopara preparación de muestras

Resumen
Ningún molino iguala la velocidad de un molino de disco vibratorio para la preparación de muestras destinadas a análisis espectrales. El molino de disco vibratorio RS 200 está diseñado para la pulverización rápida y reproducible de materiales de muestra duros, frágiles y fibrosos hasta obtener una finura analítica. El RS 200 funciona de manera estable y uniforme, incluso con juegos de molienda pesados y a máxima velocidad, gracias a su potente Stabilized-Plane-Drive. Logra tamaños de molienda entre 20 y 100 micras en cuestión de segundos con excelente reproducibilidad.

Puntos destacados / Características

• Tiempos de molienda muy cortos, normalmente 60 a 180 segundos para alcanzar ~100 µm
• Diseño ergonómico con asas para facilitar la manipulación de los recipientes de molienda
• Sistema de sujeción de acción rápida para un apriete práctico y seguro del conjunto de molienda
• Reducción automática de la velocidad para juegos en ágata y carburo de tungsteno
• Potente Stabilized-Plane-Drive para mejorar la reproducibilidad
• Velocidad variable ajustable continuamente de 700 a 1.500 rpm

Rendimiento y resumen de ensayos
El Stabilized-Plane-Drive permite la formación extremadamente rápida de patrones de movimiento de las masas libres dentro del recipiente de molienda, lo que resulta en mayor finura y una reproducibilidad significativamente mejor. En ensayos de rendimiento, el RS 200 alcanzó un valor d90 de 106 µm tras solo 15 segundos en una prueba de un cuarto de minuto y muestra una desviación estándar baja para d90 tras tiempos de molienda cortos, lo cual es crítico para mediciones XRF reproducibles.

Parámetros de molienda (ejemplo)

• Recipiente de molienda: 100 ml
• Muestra (ejemplo): clínker de cemento 0,85 a 3,15 mm
• Velocidad: máxima (1200 rpm mostrados en la prueba)
• Tiempo de molienda: 60 s (Figura 1), 15 s (Figura 2 en pruebas)

Operación y manejo
La operación es ergonómica y sencilla: los recipientes de molienda tienen asas para transportar recipientes pesados hasta el molino y deslizarlos por un riel en la estación de molienda. Un dispositivo de sujeción asegura el recipiente con menor esfuerzo y un sensor comprueba la posición correcta del recipiente. Los parámetros de molienda se introducen con un solo botón, se pueden almacenar hasta 10 combinaciones de parámetros y la guía de menú está disponible en varios idiomas. Una pantalla gráfica a color muestra información de servicio y operación.

Conjuntos de molienda
Los conjuntos de molienda están desarrollados para alto rendimiento y fuertes solicitaciones mecánicas. Características clave:

• Fijación segura antideslizante con dispositivos de seguridad integrales en tapa y base
• Espacio entre el plato y el borde de la tapa para facilitar la apertura
• Sellado óptimo con junta tórica
• Chaqueta protectora de acero inoxidable para recipientes de ágata, óxido de zirconio y carburo de tungsteno
• Identificación del conjunto (número de artículo, material y volumen)
• Campo de marcado para información de la muestra
• Disponible en 3 tamaños y 5 materiales

Pack potente para análisis XRF
Para obtener resultados XRF precisos y reproducibles se requiere una distribución de tamaño de partícula uniforme y una pastilla prensada densa. El RS 200 proporciona la pulverización rápida necesaria para alcanzar estos objetivos de preparación de muestras para análisis XRF.

Materiales de muestra típicos
Los molinos de disco vibratorio RETSCH pulverizan rápidamente materiales como cemento, clínker de cemento, cerámica, carbón, coque, hormigón, corindón, vidrio, óxidos metálicos, minerales, menas, silicatos, escoria, suelo y materiales similares de dureza media a alta, frágiles o fibrosos.

Principio de funcionamiento
El RS 200 conmina por presión y fricción. El conjunto de molienda se fija firmemente a la placa vibratoria con una palanca de acción rápida y se somete a vibraciones horizontales circulares. La fuerza centrífuga que actúa sobre los anillos de molienda da lugar a fuerzas extremas de presión y fricción sobre la muestra, produciendo una finura analítica en 1–3 minutos. Las vibraciones circulares son generadas por un motor trifásico de 1,5 kW controlado por frecuencia. Un sensor reconoce los juegos de ágata y limita la velocidad para evitar daños. La tapa de la cámara de molienda, insonorizada, cuenta con un bloqueo de seguridad y solo puede abrirse cuando el molino está detenido.

Datos técnicos
Aplicaciones: reducción de tamaño, mezcla, triturado
Campo de aplicación: materiales de construcción; medio ambiente / reciclaje; geología / metalurgia; vidrio / cerámica
Material de alimentación: medio-duro, duro, frágil, fibroso
Principio de reducción de tamaño: presión, fricción
Tamaño de alimentación*: < 15 mm
Finesa final*: < 20 µm
Tamaño de lote / cantidad de alimentación*: 15–250 ml dependiendo del tamaño del juego
Velocidad a 50 Hz (60 Hz): 700–1.500 min-1, ajustable continuamente
Material de las herramientas de molienda: acero endurecido, carburo de tungsteno, ágata, óxido de zirconio, acero 1.1740 (opción libre de metales pesados)
Tamaños de recipientes: 50 ml / 100 ml / 250 ml
Ajuste del tiempo de molienda: digital, 00:01 a 99:59
SOP almacenables: 10
Accionamiento: motor asíncrono trifásico avec convertidor de frecuencia
Potencia de accionamiento: 1,5 kW
Datos de alimentación eléctrica: distintos voltajes (configurable)
Conexión de alimentación: monofásica
Código de protección: IP 20
A x H x P cerrado: 836 x 1220 x 780 mm
Peso neto: ~225 kg (sin conjunto de molienda)
Normas: CE

Características / Especificaciones técnicas

• Modelo: RS 200
• Potencia: motor trifásico 1,5 kW controlado por frecuencia
• Rango de velocidad: 700–1.500 min-1 (ajustable continuamente)
• Volúmenes de recipientes: 50 ml, 100 ml, 250 ml
• Finesa final (típica): < 20 µm (dependiendo del material y configuración)
• Tamaño de lote: 15–250 ml según el conjunto
• Materiales para herramientas de molienda: acero endurecido, carburo de tungsteno, ágata, óxido de zirconio, acero 1.1740
• SOP almacenables: 10
• Dimensiones (cerrado): 836 x 1220 x 780 mm
• Peso neto: ~225 kg (sin conjunto de molienda)
• Protección: IP 20
