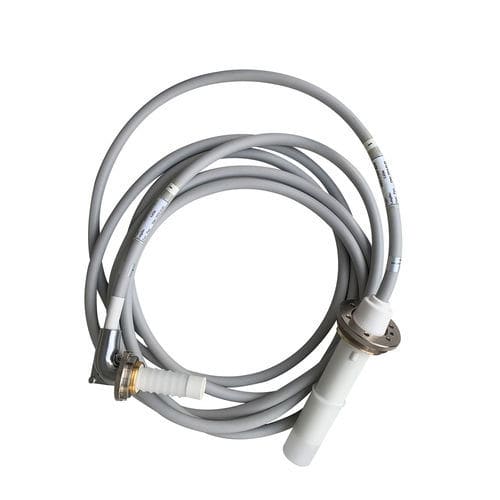

Cable médico

conectable4 hilos

Breve descripción El cable de alta tensión conecta el generador de alta tensión y el cabezal del tubo de rayos X en máquinas de rayos X grandes y medianas. Su función es enviar la alta tensión emitida por el generador de alta tensión a los dos polos del tubo de rayos X, y enviar la tensión de calentamiento del filamento al filamento del tubo de rayos X. Clasificación Estructura de los cables de alta tensión: según la disposición de las líneas centrales, existen dos tipos: coaxiales (concéntricos) y no coaxiales (no concéntricos). Precauciones de uso

• Prevenga una flexión excesiva. El radio de curvatura no debe ser inferior a 5-8 veces el diámetro del cable para evitar grietas y reducir la resistencia del aislamiento.
• Mantenga siempre el cable seco y limpio para evitar la erosión por aceite, humedad y gases nocivos para evitar el envejecimiento del caucho.
• Los accesorios del cable se pueden pedir por separado.
• Cuando se utiliza el cable de alta tensión, el radio de curvatura no debe ser inferior a 66 mm.

Características técnicas / Datos clave Datos eléctricos: Tensión nominal: 75kVdc Resistencia de apantallamiento: 0.010 Ohm/m Cobertura Blindaje Trenzado: >95% Capacidad del cable: < 120 pF/m Tensiones de prueba: Aislamiento de alta tensión: 90kVdc Aislamiento de baja tensión: 500 Vca Datos Mecánicos: Cable: Diámetro exterior: 16,5 mm ±0,5 mm Radio de curvatura: > 150 mm Conductor de baja tensión: 2 x 1,5 mm² Conductor común: 2 x 0,75 mm² Resistencia del conductor: 0.013 Ohm/m Color de la cubierta del cable: Gris claro Datos mecánicos: Clavija: Clavija de contacto múltiple: Contacto de 8 puntos Máx. Temperatura 110 °C Bridas: Desmontables Manguito extremadamente corto: 34 mm Diámetro pequeño del enchufe: 40 mm Conexión sin soldadura: (conexión a tierra EMC) Especificaciones del cable (resumen) Especificaciones del cable: 75/90KV Recto/Codo - 75KV CA1-CA11 - 75/90KV Recto-CA11 Sección nominal del conductor: 1.8 mm² (típico) - Material: Cobre estañado - Torsión: Izquierda Aislamiento de alta presión: color Blanco - Material: Elastómero Material de la cubierta: PVC - Grosor de la vaina: 1,5 ± 0,3 mm - Ejemplos de diámetro de la vaina: 18.5 ± 0,5 mm, 14,5 ± 0,5 mm (variantes) Uso / Escenario de uso El aspecto de la cubierta del cable debe ser liso y de diámetro uniforme, sin juntas, burbujas ni protuberancias. La densidad del apantallamiento del tejido no es inferior al 90%. El grosor mínimo del aislamiento y la cubierta del cable debe ser al menos el 85% del grosor nominal. El aislamiento entre el núcleo y el cable aislado y entre el núcleo y el cable de tierra debe soportar CA de 1,5 kV durante 10 minutos sin averiarse. El aislamiento entre el núcleo y el blindaje debe resistir 90 kV de CC durante 15 minutos sin averiarse. El cuerpo de la clavija debe resistir al menos 1.000 pruebas de caída sin sufrir daños. Resistencia de CC del cable conductor y de tierra: no superior a 11,4 + 5% Ω/m. Resistencia de aislamiento del cable de núcleo aislante: no inferior a 1000 MΩ-Km. El cable y cada una de sus partes deben cumplir los requisitos relacionados con RoHS y REACH. Embalaje y entrega Embalaje para cable de alta tensión: Caja de cartón impermeable Tamaño del embalaje: 51 cm × 50 cm × 14 cm Peso bruto: 12 KG - Peso neto: 10 KG Plazo de entrega (estimado): Cantidad 1-10 → 3 días - 11-20 → 7 días - 21-200 → 15 días - >200 → A negociar Características / especificaciones técnicas

• Marca: Newheek
• Modelo / Designación comercial: Cable de alta tensión codo médico
• Especificaciones disponibles: 75KV, 90KV
• Tensión nominal: 75 kV CC
• Prueba de aislamiento de alta tensión: 90 kV CC
• Aislamiento de baja tensión: 500 Vac
• Resistencia de blindaje: 0.010 Ohm/m
• Cubrimiento Blindaje Trenzado: >95%
• Capacidad del Cable: < 120 pF/m
• Diámetro Exterior (típico): 16.5 mm ±0,5
• Radio de curvatura (recomendado): >150 mm (la nota de uso mínimo también indica ≥66 mm)
• Conductor de baja tensión: 2 x 1,5 mm²
• Conductor común: 2 x 0,75 mm²
• Material del conductor: Cobre estañado
• Resistencia del Conductor: 0.013 Ohm/m
• Color de la cubierta del cable: Gris claro
• Material de la cubierta: PVC - Grosor de la funda: 1,5 ±0,3 mm
• Pin de contacto múltiple: 8 puntos de contacto
• Temperatura de funcionamiento máx. Temperatura de funcionamiento: 110 °C
• Bridas: Desmontables
• Manguito extremadamente corto: 34 mm - Diámetro pequeño del enchufe: 40 mm
• Conexión sin soldadura: Conexión a tierra CEM
• Cumplimiento: Requisitos relacionados con RoHS y REACH
