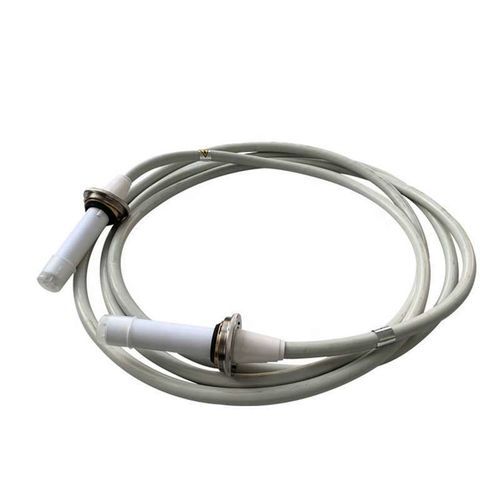

Cable médico

4 hilos

Descripción corta
Cable de alta tensión para conexión DC entre tubo de rayos X y generador. Apto para equipos X‑ray médicos e industriales (móvil/portátil, DR, CT, C‑arm, angiografía) y equipos de ensayo de alta tensión de baja potencia. Disponible con conectores rectos o curvados.

Características

• Compatible con sistemas X‑ray en estado de alta tensión DC (equipos médicos y de END industrial, DR, CT).
• Versiones: 75 kV para tensiones de tubo < 150 kV; 90 kV para tensiones hasta 150 kV y aplicaciones en movimiento.
• Conexión entre tubo de rayos X y generador HV.
• Conectores: recto o curvado (elbow).
• Longitudes personalizables; accesorios disponibles por separado.
• Radio de curvatura en servicio no inferior a 66 mm.

Especificación
Consultar el diagrama de la sección HV para la tabla. Temperatura de uso: -40 °C a 70 °C.
Longitud estándar: 3 m (longitudes personalizadas disponibles).

Datos eléctricos
Tensión nominal: 75 kV DC
Resistencia del apantallamiento: 0,010 Ohm/m
Cobertura del trenzado de apantallamiento: >95%
Capacitancia del cable: < 120 pF/m

Tensiones de ensayo
Aislamiento de alta tensión (prueba): 90 kV DC
Aislamiento de baja tensión (prueba): 500 Vac

Datos mecánicos: Cable
Diámetro exterior: 16,5 mm ± 0,5 mm
Radio de curvatura: > 150 mm (mínimo mecánico)
Conductor baja tensión: 2 × 1,5 mm²
Conductor común: 2 × 0,75 mm²
Resistencia del conductor: 0,013 Ohm/m
Color de la funda: gris claro (PVC, espesor 1,5 ± 0,3 mm)

Datos mecánicos: Conector
Tipo de contacto: contacto múltiple 8 puntos
Temperatura máxima: 110 °C
Bridas: desmontables
Longitud de manga (corta): 34 mm
Diámetro pequeño del conector: 40 mm
Conexión sin soldadura para puesta a tierra EMC

Especificaciones del cable (resumen)

• Tipos: 75/90 kV, conectores recto o curvado
• Referencias de ejemplo: 75 kV CA1–CA11; 75/90 kV Straight‑CA11
• Sección nominal del conductor: ≈ 1,8 mm² (cobre estañado)
• Color aislamiento HV: blanco (elastómero)
• Funda: PVC gris, espesor 1,5 ± 0,3 mm; diámetros típicos 18,5 ± 0,5 mm o 14,5 ± 0,5 mm según tipo

Uso / Escenarios de uso
La funda debe ser lisa y de diámetro uniforme sin juntas, burbujas ni protuberancias. Densidad del tejido del blindaje ≥ 90%. Espesor mínimo de aislamiento y funda ≥ 85% del espesor nominal. El aislamiento entre núcleo y conductor aislado y entre núcleo y tierra debe soportar 1,5 kV AC durante 10 minutos sin avería. El aislamiento entre núcleo y blindaje debe soportar 90 kV DC durante 15 minutos sin avería. El cuerpo del conector debe resistir ≥ 1000 caídas sin daños. Resistencia DC del conductor y cable de tierra ≤ 11,4 ± 5% Ω/m. Resistencia de aislamiento del núcleo ≥ 1000 MΩ·km. El cable y las piezas cumplen RoHS 3.0 y REACH.

Embalaje y entrega
Embalaje: caja estanca al agua. Tamaño del paquete: 51 cm × 50 cm × 14 cm. Peso bruto: 12 kg; peso neto: 10 kg. Imágenes en la página del producto.

Plazo de entrega

• 1–10 uds: aprox. 3 días
• 11–20 uds: aprox. 7 días
• 21–200 uds: aprox. 15 días
• >200 uds: a negociar

Características técnicas / especificaciones

• Tensión nominal: 75 kV DC
• Aislamiento HV (prueba): 90 kV DC
• Aislamiento LV (prueba): 500 Vac
• Resistencia del blindaje: 0,010 Ohm/m
• Cobertura del trenzado: >95%
• Capacitancia del cable: < 120 pF/m
• Diámetro exterior: 16,5 mm ± 0,5 mm
• Radio de curvatura: > 150 mm
• Conductor LV: 2 × 1,5 mm²; conductor común: 2 × 0,75 mm²
• Resistencia del conductor: 0,013 Ohm/m
• Funda: PVC gris claro, espesor 1,5 ± 0,3 mm
• Conector: 8 puntos de contacto, bridas desmontables, T° máx. 110 °C
• Longitud estándar: 3 m (longitudes personalizables)
