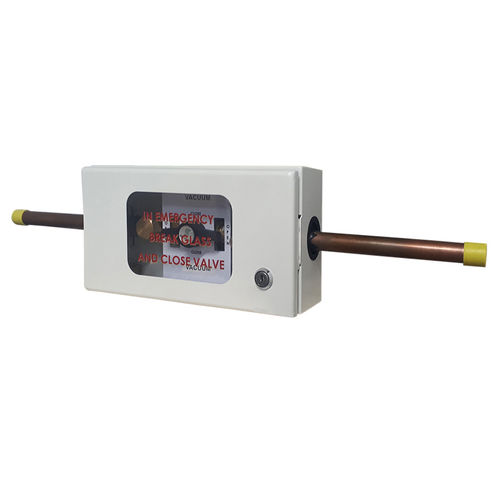

Válvula para el sector médico 27270 series

de gases médicosde bypass

La unidad de servicio de válvula de área única está diseñada para proporcionar los medios para aislar localmente el área del sistema de tuberías de gases medicinales de cualquier instalación.

Instalado enrasado o en superficie y de fácil acceso, el aislamiento se realiza de forma rápida y fiable en caso de emergencia o para el mantenimiento periódico.

Incluye conectores NIST específicos de gas no intercambiables instalados aguas arriba y aguas abajo de la válvula para pruebas de presión o como derivación.

Las unidades de servicio de válvulas de área están disponibles en tamaños de tubería de 22 mm a 42 mm.

Fabricadas y totalmente conformes con los requisitos de NFPA 99, EN ISO 7396-1 y HTM02-01.

Características y Beneficios

• Carcasa compacta - Permite la instalación en espacios reducidos y el montaje de varias unidades AVSU una encima de otra aprovechando sus reducidas dimensiones.
• Gran ventana transparente que proporciona una visión clara de la identificación del gas y del estado de la válvula.
• Mantenimiento y puesta en servicio - Equipado con dos unidades no intercambiables,
• conectores NIST específicos para cada gas utilizados durante la puesta en servicio y otras pruebas de presión de gas
• Manómetro y sensores de presión electrónicos integrados.
• Instalación: Puede instalarse como una extensión Stub empotrada o montada en superficie para garantizar que no se interrumpan las tuberías durante la instalación.
• Extensiones tipo stub que aseguran que no se interrumpan los trabajos de tubería durante la instalación.
• Las conexiones de cobre para gases están totalmente desengrasadas para uso con oxígeno.
• Todas las extensiones de tubería se suministran con tapones o tapas protectoras para prevenir contaminación antes de la instalación.
• Las válvulas se suministran con etiquetas de identificación de gas médico según el tipo de gas.

Especificaciones

• La unidad AVSU deberá ser de la serie Silbermann.
• Material:
• Caja: acero galvanizado con recubrimiento en polvo.
• Válvula: latón.
• The window shall be marked with the following: “IN EMERGENCY BREAK GLASS AND CLOSE VALVE”.
• Copper stubs shall be fully degreased for oxygen use.
• All pipe stub extensions shall be supplied with suitable plugs or caps to prevent contamination of the assembly before installation.
• Valves shall be available with separate replaceable ball valves, a device for physical separation, and a NIST body.
• Valves shall be supplied with a medical gas identification label.

SISTEMA DE GESTIÓN DE CALIDAD DE SILBERMANN:
EN ISO 13485-2016; ISO 9001-2015.

NORMAS DEL SISTEMA DE GASES MEDICINALES:
Requisitos EN ISO 7396-1 y HTM02-01.
