Válvula de gases médicos

de vacíode acero inoxidablede latón

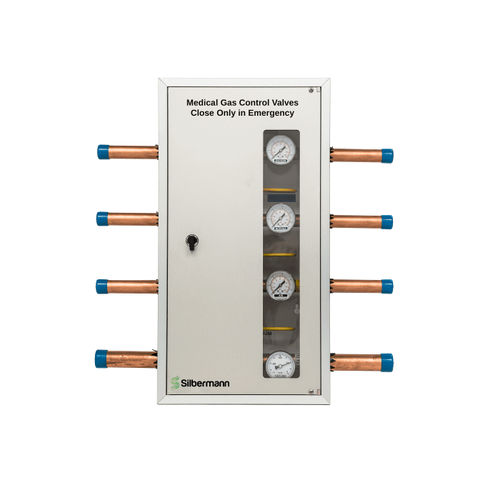

La caja de válvulas de zona Silbermann proporciona un punto de corte específico para el suministro de gases medicinales a una zona determinada del hospital. Permite al personal sanitario aislar el suministro de esa zona en caso de fugas, emergencias o trabajos de mantenimiento, manteniendo el suministro de gas a las demás áreas del centro.

Especificaciones

• La caja de válvulas de zona será de la serie Silbermann.
• Cada válvula de zona empotrada/expuesta consistirá en una caja de válvulas de acero construida con una chapa de acero de 1,5 mm, completa con un acabado de esmalte RAL 9016, que puede alojar válvulas de bola de cierre simples o múltiples con extensiones de tubo.
• Las válvulas serán de latón forjado de 3 piezas y un diseño de 4 pernos, el cuerpo de bronce o latón, el vástago, los pernos de bola y las tuercas serán de acero inoxidable, de doble cierre, tipo bola de unión de puerto completo, con asientos de teflón (PTFE) y juntas de Viton, con una presión nominal de 4080 kPa (600 psi) o 40,8 bares.
• Las válvulas se accionarán mediante un mando de palanca que requiera sólo un cuarto de vuelta desde la posición totalmente abierta a la totalmente cerrada. Todas las válvulas irán equipadas con extensiones de tubo de cobre tipo "K" lavadas y desengrasadas de longitud suficiente para sobresalir de los laterales de la caja.
• Todas las extensiones de tubo se suministrarán con tapones o caperuzas adecuados para evitar la contaminación del conjunto antes de la instalación.
• Cada válvula se suministrará con una etiqueta de identificación de gas médico.
• Las válvulas estarán disponibles con o sin manómetros, según se requiera. Los manómetros tendrán un diámetro de 50 mm.
• Los manómetros indicarán 0-1100 kPa (0-11 bar) para todos los indicadores, excepto para el nitrógeno, que indicará 0-2500 kPa (0-25 bar), y para el vacío, que indicará 0-100 kPa (0-760 mmHg).
• Hay dos opciones de frontal:
• Puerta de aluminio
• Ventana extraíble.

Normas para sistemas de gases medicinales:

• NFPA 99
• EN ISO 7396-1
• G-01

Sistema de gestión de la calidad de Silbermann:

• EN ISO 13485:2016; ISO 9001:2015
• Marcado CE
