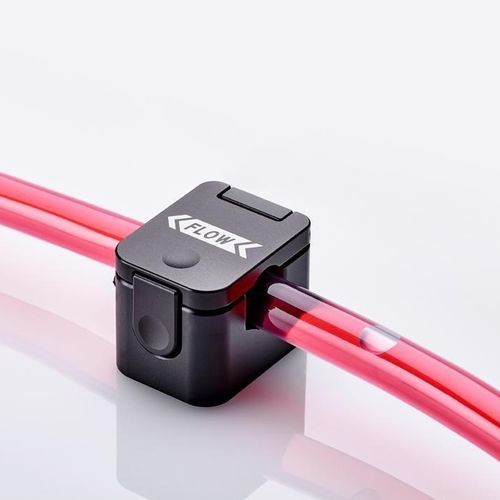

Sensor de caudal SONOFLOW® CO.56 Pro V2.0

para el sector médicode ultrasonidos

Descripción general
Los sensores híbridos SONOFLOW® CO.56 Pro V2.0 y SONOFLOW® CO.56 combinan la medición precisa del caudal y la detección fiable de burbujas de aire en tuberías médicas llenas de líquido. Estos sensores clamp-on no invasivos y sin contacto permiten una integración sencilla: se sujetan a la tubería o se montan en dispositivos médicos sin contacto con el medio y están diseñados para cumplir los elevados requisitos de seguridad de la tecnología médica. La electrónica integrada y el procesado a bordo reducen el tamaño total.

Beneficios del producto

• Medición de caudal combinada con detección de burbujas
• Control de fluidos no invasivo y de alta precisión
• Detección sin contacto de burbujas de aire en sistemas tubulares
• Diseñado específicamente para aplicaciones médicas
• Larga vida útil y electrónica integrada (no requiere placa electrónica externa)

Características principales

• Sensor híbrido: medición de caudal y detección de burbujas simultáneas
• Versión ligera y colgante para colocación en la tubería (SONOFLOW® CO.56 Pro V2.0)
• Versión compacta para montaje fijo en dispositivos médicos (SONOFLOW® CO.56)
• Diferentes tamaños de sensor para cubrir una amplia gama de diámetros de tubería médicos estándar
• Placa electrónica integrada y microprocesador
• Interfaz serie RS-485 (operación en cadena hasta 12 sensores)
• Herramienta de software opcional para parametrización y visualización

Seguridad y diseño

• Arquitectura a prueba de fallos con auto-pruebas cíclicas y watchdog que garantizan salidas funcionales en caso de error
• Procedimiento de prueba inicial tras el encendido o el reinicio del software
• Alta estabilidad electromagnética y aislamiento hasta 1000 V (características avanzadas de seguridad en SONOFLOW® CO.56 Pro V2.0)
• Clasificación: CF (cardiac floating) para SONOFLOW® CO.56 Pro V2.0
• Sin piezas mecánicas en contacto con el medio (protege las células sanguíneas; el sensor contribuye a mantener la esterilidad del sistema)

Electrónica y principio de medida

• Placa electrónica y microprocesador integrados
• Interfaz RS-485 para interconexión y operación de múltiples sensores
• Medición bidireccional del caudal basada en el principio de tiempo de tránsito ultrasónico
• Detección de burbujas por tecnología de transmisión

Aplicaciones

• Sistemas de soporte vital extracorpóreo (ECLS)
• Máquinas corazón-pulmón y ECMO
• Sistemas de soporte cardiaco
• Sistemas de perfusión
• Sistemas de transporte de órganos
• Dispositivos de cirugía asistida por robot

Descargas (documentación disponible)
Folletos de producto, catálogos y fichas técnicas disponibles para SONOFLOW® CO.56 Pro V2.0 y SONOFLOW® CO.56.

Características técnicas

• Principio de medida: Ultrasonido
• Método de medida: Combinación de medición de caudal y detección de burbujas
• Instalación: SONOFLOW® CO.56 Pro V2.0 — colgante sobre la tubería, opción de integración; SONOFLOW® CO.56 — integrado / montaje fijo
• Tubería (ejemplos): SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"; SONOFLOW® CO.56 — 4 mm ... 16 mm
• Material - Tubo: PVC; SONOFLOW® CO.56 compatible adicionalmente con silicona, PTFE, PFA, FEP, TPE, Tygon, PE, etc.
• Material - Sensor: Aluminio (CO.56 Pro V2.0: negro; CO.56: rojo, gris)
• Peso: CO.56 Pro V2.0 — aprox. 100 g; CO.56 — aprox. 120 g ... 145 g según tamaño
• Interfaces: RS-485
• Clase de protección: IP67
• Normas de seguridad: IEC 60601-1 (seguridad médica, 3ª ed.), IEC 60601-1-2 (EMC, 4ª ed.), IEC 61157 (emisión acústica), RoHS 2011/65/EU
