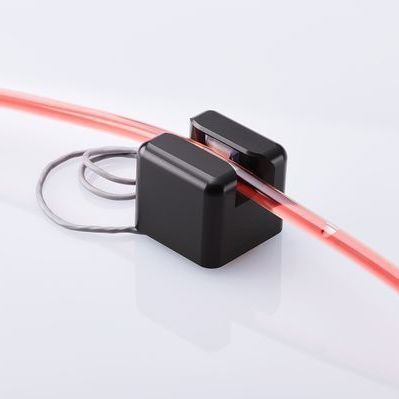

Sensor de gas SONOCHECK® ABD

para el sector médicoen miniaturade ultrasonidos

Descripción del producto
Los sensores de burbujas de aire SONOCHECK, modelos ABD05 y ABD07, están diseñados para aplicaciones médicas con requisitos de seguridad elevados. Detectan de forma no invasiva burbujas de aire y gas en tubos por los que circulan fluidos como sangre, plasma, agua o soluciones salinas y proporcionan además indicación húmedo/seco. En aplicaciones médicas, los sensores se utilizan principalmente para proteger al paciente frente a infusión de aire peligrosa.

Ventajas del producto

• Diferentes conceptos de seguridad
• Medición ultrasónica sin contacto
• No requiere medio de acoplamiento
• Diseño compacto y modular
• Electrónica integrada; no se necesita placa electrónica externa
• Detección de microburbujas específica para la aplicación
• Sin mantenimiento y sin desgaste
• Software opcional para configuración y pruebas de los sensores

Características
Integración Plug & Play sencilla

• Diseño compacto y modular para aplicaciones con altos requisitos de higiene
• Colocación simple de los tubos en el sensor sin medio de acoplamiento
• Ajuste automático a condiciones acústicas dinámicas

Sensores inteligentes con arquitectura de seguridad moderna

• Tecnología de transmisión ultrasónica inteligente
• Diseño de canal único con autoprueba cíclica (según tipo)
• Arquitectura de seguridad fail-safe avanzada con autopruebas continuas sin intervalos ciegos (según tipo)
• Diseño redundante con dos cerámicas receptoras y electrónica (según tipo)
• Algoritmo asimétrico para adaptación dinámica y ajuste del estado operativo óptimo

Áreas de aplicación

• Diálisis y transfusión
• Máquinas corazón-pulmón y ECMO
• Separadores de sangre
• Bombas médicas (infusión, cardíacas, nutrición, contraste)
• Sistemas de diagnóstico
• Transporte de órganos y medicina de trasplantes

Datos técnicos (extracto)
Característica | SONOCHECK ABD05 | SONOCHECK ABD07
Autoprueba cíclica | ✓ | ✓
Arquitectura fail-safe | ✓ | -
Electrónica integrada | ✓ | ✓
Alimentación | 5 VDC | 5 VDC
Software | ✓ | ✓
Salidas - TTL Logic | ✓ | ✓
Salidas - Serial | ✓ | ✓
Salidas - PWM | ✓ | ✓
Certificación RoHS / REACH | ✓ | ✓
Miniaturización | - | ✓

Características / Especificaciones técnicas

• Series/modelos: SONOCHECK ABD05, SONOCHECK ABD07 (parte de la serie SONOCHECK® ABD)
• Detección ultrasónica sin contacto de burbujas de aire y gas en tuberías
• Ejemplos de medios detectables: sangre, plasma sanguíneo, agua, soluciones salinas
• Indicación húmedo/seco disponible
• Funciones de seguridad: autoprueba cíclica; según el modelo arquitectura fail-safe y hardware redundante
• Salidas: TTL logic, interfaz serial, PWM
• Electrónica integrada; no requiere placa electrónica externa
• Alimentación: 5 VDC
• Conforme a RoHS / REACH
• Sin mantenimiento y sin desgaste
