Sistema de análisis de movimiento EDDO

de marchaposturaautomático

Resumen
EDDO es la versión portátil del sistema 3DMA: una solución de captura y análisis de movimiento 3D para evaluaciones biomecánicas rápidas in situ. Registra movimiento de alta velocidad hasta 120 FPS mediante una unidad de cámara pre-calibrada plug-and-play y realiza análisis específicos por lado del cuerpo. El sistema incluye el hardware y software necesarios para ejecutar valoraciones rápidas en ubicaciones temporales o permanentes y admite ciclismo, marcha, carrera y análisis de articulaciones individuales.

Capacidades principales

• Sistema portátil plug-and-play de captura y análisis 3D
• Captura de alta velocidad hasta 120 FPS con tres cámaras sincronizadas de alta frecuencia
• Iluminación infrarroja sincronizada (850 nm) para detección de marcadores
• Evaluación en tiempo real y reglas de biofeedback configurables
• Detección automática de eventos y cálculos biomecánicos en tiempo real
• Generación automática de informes con plantillas prediseñadas y personalizables
• Integración y sincronización con dispositivos de terceros (EMG, cámaras HFR color, plataformas de fuerza, plataformas de presión)
• Licencia de software anual con actualizaciones y soporte técnico

Funciones EDDO (visión general)

• Protocolos: carrera, ciclismo, análisis de la marcha y módulos de articulaciones individuales
• Integración: operar y sincronizar con EMG, cámaras HFR, plataformas de fuerza y de presión
• Biofeedback: evaluación en tiempo real con creación de reglas personalizadas
• Diseño portátil: unidad de cámara pre-calibrada, maletín de transporte y trípode para montaje rápido
• Licencia anual con actualizaciones y soporte
• Algoritmos avanzados: detección automática de eventos y cálculos instantáneos
• Informes: generación automática de informes personalizables y acceso a curvas biomecánicas completas
• Facilidad de uso: asistencia en la instalación y formación multinivel incluidas

Protocolos y módulos
Ciclismo

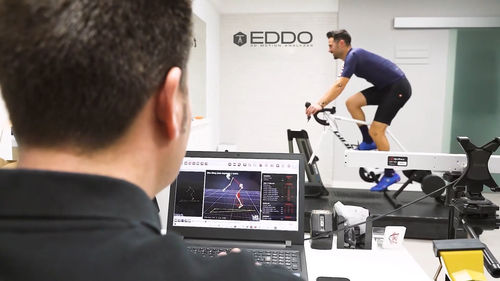

Evaluación dinámica rápida del movimiento de pedaleo. EDDO integra tres cámaras sincronizadas de alta frecuencia (120 Hz) con iluminación infrarroja en una unidad pre-calibrada. Configuración típica: trípode, marcadores y maletín; distancia recomendada ~2 metros entre cámara y sujeto para captura inmediata.
Protocolos de ciclismo incluidos:

• Análisis lateral de ciclismo cuerpo entero en rodillo (lado izquierdo)
• Análisis lateral de ciclismo cuerpo entero en rodillo (lado derecho)

Marcha
Captura del tren inferior (ambos lados y pelvis) con parámetros y cálculos específicos de la marcha presentados de forma clara. Genera informes completos y puede complementarse con plataformas de presión, plataformas de fuerza o EMG de superficie.
Protocolos de marcha disponibles:

• Análisis de marcha del miembro inferior desde atrás
• Captura posterior del miembro inferior a velocidades de hasta 10 km/h para determinados protocolos

Carrera
Evaluación dinámica rápida de la marcha y la carrera para valorar postura, cadencia, apoyo plantar y ofrecer pautas de prevención de lesiones. Requiere un pequeño espacio libre (aprox. 2–2,5 m²) y un procedimiento de montaje sencillo, adecuado para uso portátil.
Protocolos de carrera disponibles:

• Análisis de carrera del tren inferior desde atrás
• Captura posterior del tren inferior a velocidades de hasta 10 km/h para determinados protocolos

Articulaciones
Medición 3D y generación de informes para articulaciones individuales con acceso rápido a curvas biomecánicas y reportes completos. Puede acompañarse de plataformas de presión/force o EMG de superficie.
Protocolos de articulaciones disponibles:

• Lumbar (análisis de 2 puntos)
• Columna dorsal
• Análisis flexión-extensión de cadera, izquierda y derecha
• Análisis de abducción de cadera
• Análisis de rotación de cadera
• Hombro y codo, izquierda y derecha
• Análisis de codo (descontinuado), izquierda y derecha
• Análisis de rodilla, izquierda y derecha
• Análisis de tobillo, izquierda y derecha
• Rotación de hombro, izquierda y derecha
• Análisis de muñeca, izquierda y derecha

Flujo de trabajo

• Montaje rápido de la cámara con unidad pre-calibrada
• Equipo totalmente portátil suministrado con trípode, maletín y accesorios
• Grabación con 3 cámaras y sincronización infrarroja
• Etiquetado automático, procesamiento y detección de eventos
• Generación automática de informes mediante plantillas

Qué incluye
EDDO se entrega como paquete completo de hardware y software:

• Software: licencia anual con actualizaciones y soporte técnico
• Unidad de cámara EDDO: sistema mocap (hasta 120 FPS), pre-calibrado
• Accesorios: cables, marcadores, adhesivos, trípode, maletín de transporte y elementos de montaje
• Formación y soporte: guía inicial de grabación y formación multinivel (soporte disponible en inglés y español)

Especificaciones técnicas

• Modelo: EDDO (sistema mocap 3D portátil)
• Tasa de captura: hasta 120 FPS (tres cámaras de alta frecuencia)
• Iluminación: infrarrojo sincronizado a 850 nm
• Modos de captura: análisis por lado; configurable a un lado, ambos lados o lado y posterior según protocolo
• Instalación: unidad de cámara plug-and-play pre-calibrada; trípode, marcadores y maletín incluidos
• Distancia recomendada de captura: ~2 metros entre cámara y sujeto
• Espacio requerido (carrera): aproximadamente 2–2,5 m²
• Restricciones de protocolo: algunos protocolos de marcha/carrera limitan la velocidad (p. ej. ≤10 km/h para capturas posteriores)
• Integración: funcionamiento sincronizado con EMG, cámaras HFR, plataformas de fuerza y de presión
• Licencia: licencia anual de software con actualizaciones y soporte
• Salidas: informes automáticos personalizables y curvas biomecánicas completas
