Fantoma de prueba para ecografía FB-A03

para tomografíapara radiologíapara escáner de rayos X

Descripción general

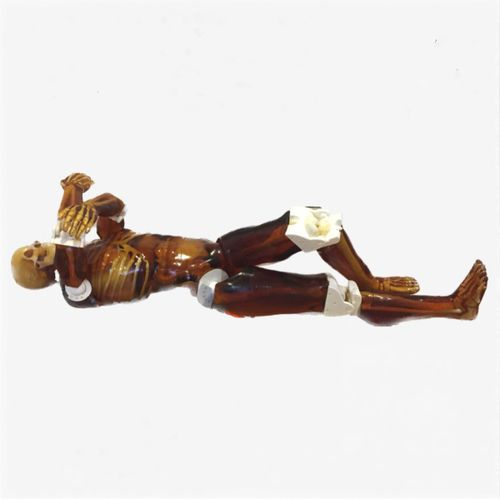

El fantasma corporal adulto (modelo FB‑A03) es un phantom de imagen estándar compatible con X‑Ray, TC y ecografía (US). Diseñado para formación, optimización de protocolos y evaluación visual, representa la antropometría de un varón adulto medio (~70 kg, ~172–175 cm). Los huesos tienen una estructura realista de tres capas con porosidad interna ajustable. Se ofrecen patologías simuladas y variantes de apariencia bajo pedido.

Notas importantes
NOTA: LAS CAPAS MUSCULARES EN BRAZOS Y PIERNAS SÓLO SE INCLUYEN EN LA VARIANTE FB‑A02. La configuración estándar FB‑A03 NO incluye músculos de brazos/piernas. Opciones de apariencia: ámbar translúcido (predeterminado) o aspecto piel. Componentes opcionales (músculos, características tumorales, órganos adicionales) pueden suministrarse según el proyecto.

Anatomía y estructuras incluidas

• Cuerpo humano completo dividido en 10 partes (cabeza, torso y extremidades desmontables)
• Materiales que imitan tejidos y órganos para una reproducción realista
• Hombros giratorios (360° de rotación, 180° lateral)
• Articulaciones móviles: caderas, rodillas, codos
• Cabeza adulta: cráneo, cerebro (materia gris y blanca), cavidades aéreas, seno frontal, marcas de alineación
• Tórax/abdomen adulto: columna, caja torácica, clavículas, tráquea, corazón, pulmones con bronquios y conductos vasculares, diafragma, hígado (ligamentos y vías biliares), vesícula biliar, estómago, riñones, bazo, páncreas, intestinos, vejiga, próstata
• Brazos: húmero, radio, cúbito, codo, muñeca, dedos
• Piernas: fémur, tibia, peroné, rodilla, pie, dedos del pie
• Opciones de apariencia: ámbar translúcido (predeterminado) o aspecto piel

Características de imagen y materiales
- Huesos: estructura cortical/trabecular de tres capas con porosidad interna ajustable para respuesta radiológica realista.
- Tejidos blandos/órganos: resina blanda a base de uretano con propiedades acústicas y radiológicas especificadas para ecografía y TC.
- Huesos sintéticos: compuesto epoxi reforzado con cerámica patentado que reproduce el comportamiento cortical y trabecular.

Propiedades de los tejidos (resumen)

• Órganos con speckles (p. ej. hígado, riñones): velocidad del sonido 1435 ±10 m/s · densidad 0,99 g/cm³ · atenuación (2,25 MHz) 1,0 ±0,2 dB/cm · dureza 20 Shore OO · T2 ≈70 ms · speckles: VARIABLE
• Órganos sin speckles (p. ej. estómago, intestinos): velocidad 1400 ±10 m/s · densidad 0,99 g/cm³ · atenuación 1,0 ±0,2 dB/cm · dureza 20 Shore OO · T2 ≈70 ms · speckles: NO
• Tejido corporal: 1410 ±10 m/s · densidad 1,00 g/cm³ · atenuación 1,2 ±0,2 dB/cm · dureza 30 Shore OO · T2 ≈65 ms · speckles: BAJO
• Característica tumoral (opcional): 1400 ±10 m/s · densidad 1,01 g/cm³ · atenuación 1,2 ±0,2 dB/cm · dureza 30 Shore OO · T2 ≈65 ms · speckles: SÍ
• Hueso cortical: 3000 ±30 m/s · densidad 2,31 g/cm³ · atenuación 6,4 ±0,3 dB/cm
• Hueso trabecular: 2800 ±50 m/s · densidad 2,03 g/cm³ · atenuación 21 ±2 dB/cm
• Materia cerebral / blanca: ≈1400 ±10 m/s · densidad 0,99–1,01 g/cm³ · atenuación 1,0–1,3 ±0,2 dB/cm · T2 60–70 ms · speckles: SÍ
• Tejido muscular (opcional): 1400 ±10 m/s · densidad 1,01 g/cm³ · atenuación 1,3 ±0,2 dB/cm · dureza 35 Shore OO · T2 ≈60 ms · speckles: SÍ

Propiedades térmicas del material óseo

• Conductividad térmica: 0,776 W/m·K
• Capacidad calorífica volumétrica: 1,040 MJ/m³·K
• Difusividad térmica: 0,746 mm²/s
• Resistividad térmica: 1,289 m·K/W
• Calor específico: 0,978 J/g·°C
• Velocidad del sonido: 3070 m/s

Valores HU de los materiales (promedio a 120 kV)

• Tejido corporal: -25
• Tejido cerebral: -25
• Hueso trabecular: 800
• Hueso cortical: 1300
• Aorta / Vena cava: 40
• Tráquea: 80 (tejido) / -1000 (aire)
• Pulmones: -850
• Hígado / Bazo / Riñones / Páncreas: ≈110
• Estómago (aire): -850
• Intestinos: 80 (tejido) / -1000 (aire)

Parámetros sugeridos X‑Ray / TC (selección)

• Cráneo (AP / LAT): kVp 85 · mAs 20
• Costillas / Tórax (LAT / AP): kVp 75/80 · mAs 8/5
• Columna cervical (LAT): kVp 85 · mAs 56
• Columna lumbar (AP / LAT): kVp 88/90 · mAs 45/63
• Abdomen (AP): kVp 85 · mAs 25
• Pelvis (AP): kVp 85 · mAs 25
• Fémur (AP / LAT): kVp 80/80 · mAs 16/14
• Rodilla (AP / LAT): kVp 75/80 · mAs 5,6/8
• Pie (AP): kVp 58 · mAs 2

Apariencia y variantes

• Apariencia predeterminada: ámbar translúcido (estándar)
• Opcional: apariencia similar a piel
• Opciones adicionales: capas musculares y características tumorales disponibles bajo pedido (capas musculares sólo en FB‑A02)

Incluido en el pedido

• Fantasma corporal adulto (configuración estándar FB‑A03)
• Manual de usuario e instrucciones de montaje
• Garantía de 2 años (defectos de fabricación)
• Estuche rígido de transporte

Personalización
Se pueden fabricar patologías personalizadas (lesiones, tumores, infecciones, anomalías) y añadir componentes opcionales (capas musculares, características tumorales, órganos adicionales) según los requisitos del proyecto.

Especificaciones técnicas

• Nombre del modelo: Adult Full Body (phantom de imagen estándar)
• Código SKU: FB‑A03
• Antropometría base: ≈70 kg (154 lb), ≈69 in (172–175 cm)
• Composición: resina blanda a base de uretano (tejidos blandos) y composite epoxi reforzado con cerámica (huesos sintéticos)
• Número de partes: 10 (cabeza, torso, extremidades desmontables)
• Articulaciones: hombros rotativos (360°/180°), caderas/rodillas/codos móviles
• Apariencia: ámbar translúcido (predeterminado); variante imitando la piel disponible
• Opciones: capas musculares (FB‑A02), características tumorales, porosidad ósea ajustable
• Peso del producto: ≈70 kg · Peso de envío: ≈90 kg (199 lb)
• Dimensiones embalaje: 47 × 26 × 18 in (aprox.)
• Compatibilidad de imagen: X‑Ray, TC, ecografía (US)
• Garantía: 2 años (estándar)
