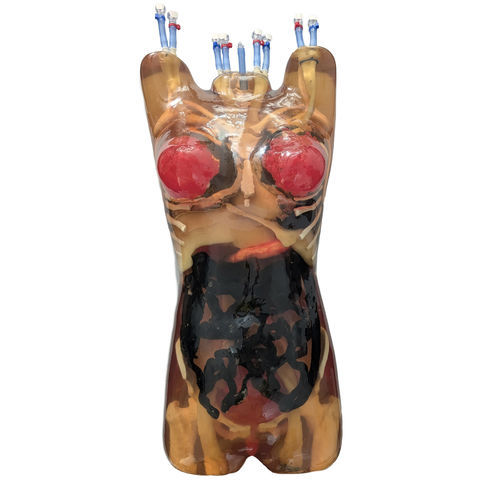

Fantoma de prueba para ecografía TO-A07

para radiologíapara tomografíapara escáner de rayos X

Breve descripción Este fantoma se diseñó utilizando un conjunto de datos de TC de una paciente sana de 35 años (168 cm de altura, IMC ajustado a 22). Desarrollado con un avanzado software de IA para extraer estructuras anatómicas, el modelo ofrece una gran precisión y exactitud anatómica. Anatomía

• Espina dorsal completa
• Caja torácica completa
• Hombros y clavículas
• Pelvis
• Huesos femorales parciales
• Tráquea
• Corazón (2 aurículas, 2 ventrículos; 4 válvulas; VCS; VCI; aorta; característica de apéndice; estructuras valvulares flexibles; esófago)
• Pulmones
• Diafragma
• Senos (material que imita el tejido corporal, tejidos de grasa mamaria, tejidos de glándula mamaria)
• Hígado
• Vejiga biliar
• Estómago
• Riñones
• Bazo
• Páncreas
• Intestinos grueso e intestino delgado
• Véjiga
• Cuello uterino
• Canal vaginal
• Ovarios
• Útero

Características El maniquí ofrece movimiento cardíaco y respiratorio dinámico. Está diseñado para la compatibilidad multimodal (rayos X, TC, ultrasonidos) y acepta múltiples tipos de medios de contraste. Los materiales avanzados que imitan los tejidos reproducen los tejidos blandos y los huesos para facilitar la formación en radiología, el desarrollo de sistemas y la investigación. Corazón palpitante Características

• Modelo de corazón palpitante con movimiento cíclico de las paredes del corazón
• Cámaras rellenables de agua con mínimas bolsas de aire
• Acceso para inserción de catéter intravenoso
• Pulsatilidad ajustable: 0-200 BPM
• Longitud de pulso ajustable: 0-750 ms
• Potencia de flujo de pulso ajustable: 0-100%
• Dos salidas de 0-6 L/min (sístole/diástole)
• Salida de presión arterial de hasta 430 mmHg
• Disponible en 220 V o 110 V

Características de los pulmones respirables

• Los pulmones estáticos pueden convertirse en pulmones inflables dinámicos
• Movimiento respiratorio cíclico realista
• Frecuencia respiratoria ajustable: 0-45 respiraciones por minuto
• Volumen de respiración ajustable: 250 ml, 300 ml - 1200 ml (incrementos de 100 ml)
• Sistema completo instalado en una base segura de Garolite (G10)

Personalizaciones opcionales

• Característica de piel personalizada (incluida bajo petición)
• Capas de grasa personalizadas para simular un IMC más alto: complementos opcionales para IMC 28 e IMC 35
• Diámetro de tráquea hueca personalizable y otras modificaciones especificadas por el cliente

Compatibilidad con imágenes y notas Optimizado para Rayos X, CT y Ultrasonido; también utilizable bajo MRI con limitaciones observadas en el realismo del tracto GI. Las imágenes clínicas y las exploraciones mostradas se obtuvieron a partir de versiones personalizadas de este maniquí (corazón/pulmones dinámicos y tracto gastrointestinal hueco/rellenable). Puede haber pequeñas variaciones en el aspecto debido a las características del material y a las tolerancias de producción. Incluido en el pedido

• Torso adulto (dinámico) Phantom
• Bomba cardiaca
• Bomba pulmonar
• Manual de usuario e instrucciones de montaje
• Garantía de 2 años
• Estuche de transporte rígido

Propiedades técnicas (tabla resumen) Tipo de tejido | Velocidad del sonido [m/s] | Densidad [g/cm3] | Atenuación @2,25 MHz [dB/cm] | Dureza [Shore OO] | T2 [ms] | Moteado Órganos con motas (hígado, riñones, etc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABLE Órganos sin motas (estómago, intestinos, etc.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NO Tejido corporal | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | NO/LOW Hueso cortical | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | N/A | N/A Hueso trabecular | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A Propiedades térmicas del material que imita el hueso (resumen) Conductividad térmica: 0,776 W/m-K Capacidad calorífica específica volumétrica: 1,040 MJ/m3-K Difusividad térmica: 0,746 mm2/s Resistividad térmica: 1,289 m-K/W Calor específico: 0,978 J/g-°C Velocidad del sonido 3070 m/s Valores HU del material que imita el tejido (promedio) Tejido corporal: -25 Hueso trabecular: 800 Hueso cortical: 1300 Aorta: 40 Vena Cava 40 Tráquea: 80 (parte de tejido), -1000 (parte llena de aire) Pulmones: -850 Páncreas 110 Diafragma: 80 Tejidos grasos mamarios: -25 Tejidos de glándulas mamarias: 35 Cuello uterino: 50 Canal vaginal: 50 Bazo: 110 Riñones 110 Vejiga: 35 Pared del recto y pared del colon sigmoide: 100 Corazón 40 Estómago: -850 Intestinos Grueso y Delgado 80 (tejido), -1000 (aire) Ovarios 50 Útero: 50 Notas Por defecto, el maniquí tiene un aspecto ámbar translúcido; la característica de piel y las capas de grasa personalizadas están disponibles como complementos opcionales. Pequeñas tolerancias de producción pueden causar pequeñas variaciones de apariencia.
