Vacuómetro digital DCP 3000

Resumen

• Vacuómetro para la conexión de sensores de vacío externos y medición directa en el sistema
• Flexible y ampliable: hasta ocho sensores (máx. 4 × VSK 3000 / VACUU·VIEW y 4 × VSP 3000 / VACUU·VIEW extended)
• Medición de presión relativa con sensor de referencia (VSK 3000) y registrador de datos hasta 32 000 puntos (RS 232C)
• Sensor de diafragma cerámico capacitivo VSK 3000 (óxido de aluminio), medición absoluta independiente del gas, alta resistencia química
• Buena precisión de medida, estabilidad térmica y a largo plazo; interfaces: RS 232C; conexiones: KF DN16, PTFE 10/8 mm, racor DN 6/10 mm

Descripción detallada

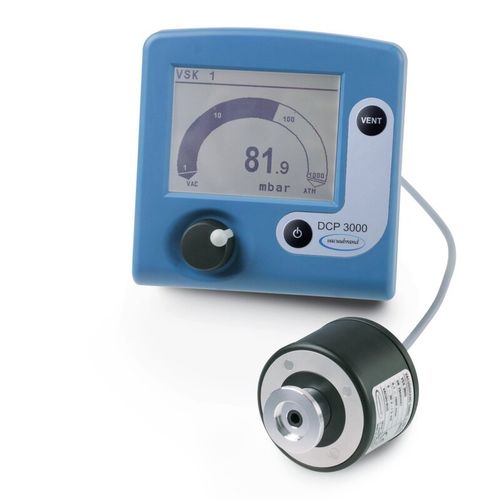

El conjunto vacuómetro DCP 3000 + VSK 3000 permite realizar mediciones de presión directamente en el proceso mediante una gran pantalla iluminada y un mando giratorio para seleccionar los sensores conectados. Se pueden conectar hasta ocho sensores (combinaciones de VSK 3000 / VACUU·VIEW y VSP 3000 / VACUU·VIEW extended). El equipo admite medición de presión relativa con sensor de referencia (VSK 3000), puntos de conmutación dependientes de la presión para el control de válvulas externas y funciona como registrador de datos con hasta 32 000 puntos; los datos se extraen vía RS‑232C. El VSK 3000 es un sensor capacitivo de diafragma cerámico (óxido de Al) que cubre desde atmósfera hasta 0,1 mbar, proporciona medición absoluta independiente del gas y posee alta resistencia química, apto para mediciones directas en el proceso con estabilidad térmica y en el tiempo. Considere también VACUU·VIEW como alternativa.

Datos técnicos y gráficos
Límite superior de medida (mbar/hPa): 1080 mbar
Límite superior (torr): 810 torr
Límite inferior de medida (mbar/hPa): 0.1 mbar
Límite inferior (torr): 0.1 torr
Principio de medida: Diafragma cerámico (óxido de Al), capacitivo, independiente del gas, presión absoluta
Precisión: < ±1 mbar/hPa/torr / ±1 dígito (tras ajuste, temperatura constante)
ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmósfera interna)
Coeficiente de temperatura: < 0.07 mbar/hPa / 0.05 torr /K
Conexiones de vacío: Brida KF DN16; conexión tubo PTFE 10/8 mm; racor DN 6/10 mm
Temperatura de almacenamiento: -10 °C a 60 °C
Temperatura de operación: 10 °C a 40 °C
Temp. medio máx. continuo: 40 °C; cortoplazo: 80 °C
Material carcasa: plástico robusto con buena resistencia química
Clase de protección IEC 60529: IP20 (frontal: IP42)
Clase UL50E: Type 1
Peso: 0.44 kg
Dimensiones (L × A × H): 144 × 124 × 114 mm
Sensor: VSK 3000 externo; cable sensor: 2 m; cable de conexión: 2 m
Interfaz: RS 232C; certificación NRTL

Características / especificaciones técnicas

• Producto: Set DCP 3000 + VSK 3000 (vacuómetro con sensor externo)
• Tipo de sensor: VSK 3000 diafragma cerámico capacitivo (óxido de Al), independiente del gas
• Rango de medida: atmósfera hasta 0,1 mbar (VSK 3000)
• Ampliabilidad: hasta 8 sensores (máx. 4 × VSK 3000 / VACUU·VIEW y 4 × VSP 3000 / VACUU·VIEW extended)
• Registro de datos: hasta 32 000 puntos (RS 232C)
• Opciones de conexión: KF DN16, PTFE 10/8 mm, racor DN 6/10 mm
• Temperatura operación: 10 °C a 40 °C; almacenamiento: -10 °C a 60 °C
• Protección: IP20 (carcasa), IP42 frontal; UL50E Type 1
• Peso y dimensiones: 0.44 kg; 144 × 124 × 114 mm
• Alimentación / certificación: adaptador de red incluido; NRTL
