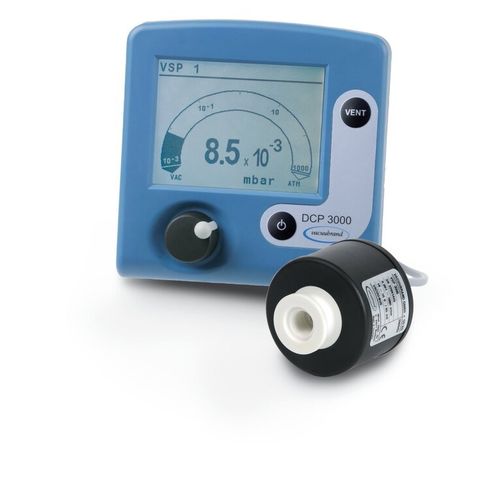

Vacuómetro de laboratorio DCP 3000 + VSP 3000

digitalde mesacompacto

Resumen

• Vacuómetro para la conexión de sensores de vacío externos y medición directa en la aplicación
• Ampliable hasta ocho sensores: VSK 3000 / VACUU·VIEW (Atm. hasta 0,1 mbar) y VSP 3000 / VACUU·VIEW extended (Atm. hasta 10^-3 mbar)
• Medición de presión relativa con sensor de referencia (VSK 3000) y función registrador de datos (hasta 32 000 puntos, RS 232C)
• Sensor VSP 3000 plástico/cerámica resistente químicamente basado en conductividad térmica (Pirani)

Descripción
El DCP 3000, totalmente electrónico, ofrece medición directa en la instalación con una gran pantalla retroiluminada y un mando giratorio para seleccionar sensores. Se pueden conectar hasta ocho sensores de vacío (combinación de VSK 3000 y VSP 3000). El equipo permite la medición de presión relativa con sensor de referencia (VSK 3000), puntos de conmutación dependientes de la presión para válvulas externas y registro de datos de hasta 32 000 puntos mediante la interfaz RS 232C. El sensor VSP 3000 funciona según el principio Pirani y cubre el rango desde la atmósfera hasta 10^-3 mbar. Su construcción en plásticos (PBT, PUR) y cerámica mejora la resistencia química y la durabilidad mecánica respecto a sensores Pirani convencionales.

Datos técnicos y gráficos
Límite superior: 1000 mbar / 750 torr
Límite inferior: 1 x 10^-3 mbar / 1 x 10^-3 torr
Principio de medida: conductividad térmica (Pirani), sensor plástico/cerámica
Precisión: ±15% (0,01–5 mbar)
Conexiones de vacío: brida KF DN16 y boquilla DN 6/10 mm
Temperatura de funcionamiento: 10 °C a 40 °C; almacenamiento: -10 °C a 60 °C
Temperatura del medio: continuo 40 °C; corto plazo 80 °C
Carcasa: plástico resistente químicamente
Grado de protección: caja IP20; frontal IP42; UL50E Type 1
Peso y dimensiones: 0,44 kg; 144 x 124 x 114 mm (L x An x Al)
Sensor: VSP 3000, cable sensor 2 m; cable de conexión 2 m
Interfaz: RS 232C
Certificación NRTL: Sí

Características / Especificaciones técnicas

• Rango de medida: atmósfera a 1 x 10^-3 mbar
• Principio: Pirani (conductividad térmica) con sensor plástico/cerámica
• Precisión: ±15% (0,01–5 mbar)
• Ampliable hasta 8 sensores (mix VSK 3000 / VSP 3000)
• Registrador de datos: hasta 32 000 puntos (RS 232C)
• Conexiones: KF DN16 y boquilla DN 6/10 mm
• Temperaturas de operación/almacenamiento y límites de medio según listado
• Grados de protección: IP20 / frontal IP42; UL Type 1
• Peso/dimensiones y longitudes de cable según listado
• Contenido del suministro: vacuómetro DCP 3000 con sensor externo VSP 3000, adaptador de red y manual
