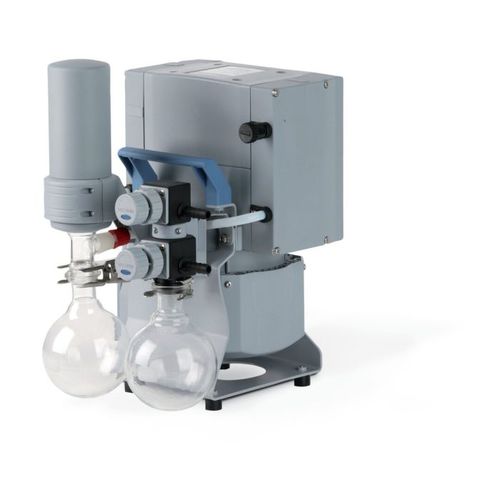

Sistema de vacío para evaporadores giratorios MD 4C NT +AK SYNCHRO+EK

de laboratoriomultietapa

Vista general

• Diseñado para una excelente resistencia química y alta tolerancia a vapores
• Alto rendimiento incluso cerca del vacío límite
• Buen vacío límite con gas ballast para manejo de disolventes
• Operación simultánea de dos líneas de vacío independientes con válvulas antirretorno que evitan interferencias cruzadas
• Recuperación eficiente de disolventes para reducir emisiones

Detalles del producto
El sistema de vacío químico MD 4C NT +AK SYNCHRO+EK permite ejecutar dos procesos en paralelo con una sola bomba. Aplicaciones típicas: evaporadores rotativos, concentradores de vacío y hornos de secado al vacío para disolventes de alto punto de ebullición. Cada puerto de vacío dispone de una válvula manual para controlar el caudal efectivo. La bomba MD 4C NT proporciona suficiente velocidad de aspiración para el funcionamiento paralelo de dos aplicaciones exigentes. El separador de entrada (AK), fabricado en vidrio con recubrimiento protector, retiene partículas y gotas. El condensador de salida (EK) es compacto y muy eficiente, permitiendo una recuperación de disolventes cercana al 100% para su reutilización y reducción de emisiones. La unidad se entrega lista para usar con manual.

Datos clave del producto

• Vacío final: 1,5 mbar
• Vacío final con gas ballast: 3 mbar
• Máx. capacidad de aspiración 50 Hz: 3,4 m³/h

Datos técnicos e ilustraciones (tabla)
Máx. Capacidad de aspiración 50 Hz: 3.4 m3/h
Máx. Capacidad de aspiración 60 Hz: 2.2 cfm
Vacío final: 1.5 mbar / 1.1 torr
Vacío final con gas ballast: 3 mbar / 2.2 torr
Número de cilindros: 4
Número de etapas: 3
Temp. ambiente operación min/max: 10 °C / 40 °C
Temp. ambiente almacenamiento min/max: -10 °C / 60 °C
Max. presión de salida (abs.): 1.1 bar
Conexión aspiración: 2 x oliva DN 8-10 mm
Conexión presión: oliva DN 8-10 mm
Conexión refrigeración: 2 x oliva DN 6-8 mm
Potencia nominal: 0.25 kW
Velocidad nominal 50/60 Hz: 1500/1800 min-1
Clase de protección IEC 60529: IP 40
Dimensiones L x A x H: 326 x 248 x 402 mm
Peso: 17.6 kg
Ruido (50 Hz): 45 dBA
Autorización ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
Certificación NRTL: Sí
Tensión nominal: 230 V, 50-60 Hz

Características / especificaciones técnicas

• Modelo: MD 4C NT +AK SYNCHRO+EK
• Referencia (art. no): 20736800
• SKU: VP_87
• Vacío final (sin gas ballast): 1,5 mbar (1,1 torr)
• Vacío final (con gas ballast): 3 mbar (2,2 torr)
• Capacidad de aspiración (50 Hz): 3,4 m³/h; (60 Hz): 2,2 cfm
• Número de cilindros: 4; Número de etapas: 3
• Potencia nominal: 0.25 kW; Velocidad: 1500/1800 min⁻¹
• Conexiones: aspiración 2× DN 8-10 mm, presión DN 8-10 mm, refrigeración 2× DN 6-8 mm
• Max. presión de salida (abs.): 1.1 bar
• Índice de protección: IP40
• Dimensiones (L×A×H): 326×248×402 mm
• Peso: 17.6 kg; Nivel sonoro: 45 dBA (50 Hz)
• Certificaciones ATEX y NRTL disponibles
• Contenido de la entrega: unidad montada y lista para uso, con manual
