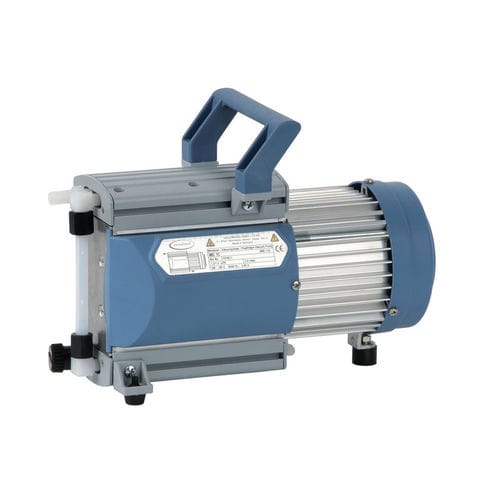

Bomba de vacío de laboratorio MD 1C

de diafragmasin aceitemultietapa

Descripción general

• Excelente resistencia química y alta tolerancia a vapores
• Alto caudal cercano al vacío final
• Vacío final excelente, también con gas ballast
• Bajo nivel de ruido y muy bajas vibraciones
• Larga vida de los diafragmas; accionamiento sin mantenimiento

Descripción
Bomba de membrana química de tres etapas para bombeo continuo sin aceite de gases y vapores corrosivos. El diseño de tres etapas combina alta capacidad de aspiración con un vacío final profundo en un equipo compacto. Todas las piezas en contacto con el fluido son de fluoroplásticos resistentes a productos químicos. Los diafragmas PTFE tipo sandwich aumentan la fiabilidad y prolongan la vida útil. La MD 1C con válvula gas ballast está optimizada para vapores fácilmente condensables (disolventes de alto punto de ebullición).

Datos técnicos e ilustraciones
Máx. capacidad de aspiración 50 Hz: 1,3 m³/h
Máx. capacidad de aspiración 60 Hz: 0,88 cfm
Vacío final (sin gas ballast): 2 mbar / 1,5 torr
Vacío final (con gas ballast): 4 mbar / 3 torr
Número de cilindros: 4
Número de etapas: 3
Temperatura ambiente de operación: 10 °C a 40 °C
Temperatura de almacenamiento: -10 °C a 60 °C
Presión máxima de salida (abs.): 1,1 bar
Conexión entrada: Oliva DN 8–10 mm
Conexión salida: Oliva DN 8 mm
Potencia nominal: 0,08 kW
Velocidad nominal (50/60 Hz): 1500 / 1800 min⁻¹
Clase de protección (IEC 60529): IP 40
Dimensiones (L × A × Alt.): 338 × 142 × 223 mm
Peso: 7,9 kg
Nivel sonoro (50 Hz): 41 dBA
Homologación ATEX: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
Certificación NRTL: Sí
Contenido del suministro: Bomba completamente montada, lista para usar, con manual.

Características / especificaciones técnicas

• Modelo: MD 1C
• Tipo: Bomba de membrana química, 3 etapas, sin aceite
• Diafragmas: PTFE sandwich
• Máx. caudal (50 Hz): 1,3 m³/h
• Máx. caudal (60 Hz): 0,88 cfm
• Vacío final (sin gas ballast): 2 mbar (1,5 torr)
• Vacío final (con gas ballast): 4 mbar (3 torr)
• N.º de cilindros: 4
• N.º de etapas: 3
• Potencia nominal: 0,08 kW
• Velocidad nominal: 1500 / 1800 min⁻¹ (50/60 Hz)
• Conexiones: aspiración DN 8–10 mm; presión DN 8 mm
• Presión máxima de salida (abs.): 1,1 bar
• Clase de protección: IP 40
• Dimensiones (L × A × Alt.): 338 × 142 × 223 mm
• Peso: 7,9 kg
• Nivel sonoro (50 Hz): 41 dBA
• Temperatura de operación: 10 °C a 40 °C; almacenamiento: -10 °C a 60 °C
• ATEX: II 3/- G Ex h IIC T3 Gc X (uso en atmósfera interna solamente)
• Entrega: Bomba montada, lista para usar, con manual
