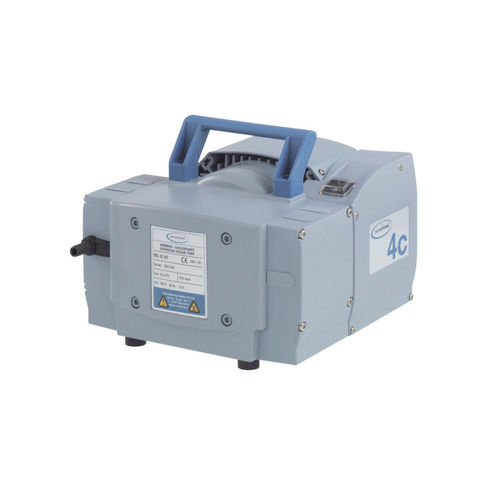

Bomba de vacío de laboratorio ME 4C NT

de diafragmasin aceite

Resumen

• Extraordinaria resistencia química
• Alto rendimiento incluso cerca del vacío límite
• Funcionamiento silencioso
• Baja vibración (ME 4C NT)
• Larga vida útil de los diafragmas; accionamiento sin mantenimiento

Descripción del producto
Las bombas de membrana en versión química son una solución para la extracción continua, sin aceite, de vapores y gases corrosivos. La construcción de una sola etapa combina un diseño compacto con una buena capacidad de aspiración y un vacío final hasta 70 mbar. Todas las piezas húmedas principales están fabricadas en fluoroplásticos químicamente resistentes; los diafragmas PTFE en diseño sandwich aumentan la fiabilidad y la vida útil. La serie NT aporta mejores datos de rendimiento, mayor tolerancia a condensados y mantenimiento simplificado. La ME 4C NT puede suministrarse como equipo de vacío ME 4C NT +2AK con separador de entrada para proteger la bomba de partículas y gotas y separador de salida para recoger condensados.

Detalles clave

• Vacío final: 70 mbar (52 torr)
• Máx. capacidad de aspiración 50 Hz: 3,9 m3/h
• Máx. capacidad de aspiración 60 Hz: 2,6 cfm
• Número de cilindros: 2
• Número de etapas: 1
• Potencia nominal: 0,18 kW
• Velocidad nominal (50/60 Hz): 1500 / 1800 min-1
• Tensión nominal: 230 V
• Frecuencia: 50-60 Hz
• Conexiones aspiración/impulsión: Oliva DN 8-10 mm
• Presión máxima de salida (abs.): 1,1 bar
• Clase de protección (IEC 60529): IP 40
• Temperatura de operación: 10 °C a 40 °C
• Temperatura de almacenamiento: -10 °C a 60 °C
• Peso: 11,1 kg
• Nivel sonoro a 50 Hz: 45 dBA
• Aprobación ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Certificación NRTL: Sí
• Contenido de la entrega: Bomba montada, lista para usar, con manual

Datos técnicos y gráficos (tabla)
Máx. capacidad de aspiración 50 Hz: 3,9 m3/h
Máx. capacidad de aspiración 60 Hz: 2,6 cfm
Vacío final: 70 mbar / 52 torr
Número de cilindros: 2
Número de etapas: 1
Temperatura ambiente (operación): 10 °C
Temperatura ambiente (operación) límite superior: 40 °C
Temperatura (almacenaje): -10 °C a 60 °C
Presión máxima de salida (abs.): 1,1 bar
Conexión aspiración: Oliva DN 8-10 mm
Conexión presión: Oliva DN 8-10 mm
Potencia nominal: 0,18 kW
Velocidad nominal 50/60 Hz: 1500/1800 min-1
Clase de protección: IP 40
Dimensiones (L x An x Al): 254 x 243 x 198 mm
Peso: 11,1 kg
Nivel sonoro (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Certificación NRTL: Sí
Entrega: Bomba montada, lista para usar, con manual

Características / especificaciones técnicas

• Modelo: ME 4C NT
• Diseño: Bomba de membrana química, monofásica
• Materiales: Partes en contacto con el fluido en fluoroplásticos resistentes
• Diafragmas: PTFE sandwich
• Vacío final: 70 mbar (52 torr)
• Caudal (50 Hz): 3,9 m3/h
• Caudal (60 Hz): 2,6 cfm
• Número de cilindros / etapas: 2 / 1
• Potencia nominal: 0,18 kW
• Tensión / frecuencia: 230 V, 50-60 Hz
• Conexiones: Oliva DN 8-10 mm
• Presión de salida máxima: 1,1 bar (abs.)
• Clase de protección: IP 40
• Temperatura de operación: 10 °C a 40 °C
• Temperatura de almacenamiento: -10 °C a 60 °C
• Peso: 11,1 kg
• Nivel sonoro: 45 dBA (50 Hz)
• Certificaciones: ATEX, NRTL
• Entrega: Bomba montada y lista para usar con manual
