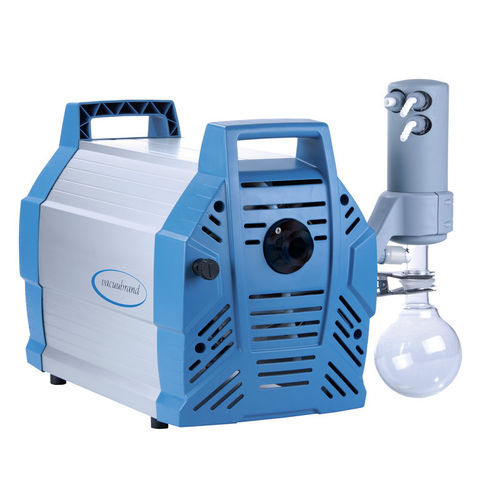

Bomba de vacío de laboratorio ME 16C NT +EK

de diafragmasin aceite

Vista general

• Excelente resistencia química y tolerancia a condensados
• Alta capacidad de aspiración incluso a niveles de vacío bajos
• Diseño compacto
• Funcionamiento muy silencioso y con bajas vibraciones
• Recuperación eficaz de disolventes mediante el condensador EK

Descripción
Las bombas de diafragma de la serie NT para aplicaciones químicas ofrecen un bombeo continuo y sin aceite de gases y vapores corrosivos. La construcción de una etapa combina una elevada capacidad de aspiración con un vacío final de hasta 70 mbar. Todas las piezas en contacto con el medio bombeado son de fluoroplásticos químicamente resistentes. Las membranas tipo sándwich en PTFE mejoran la fiabilidad y la vida útil. La ME 16C NT de ocho cabezas proporciona un alto rendimiento en un diseño compacto. Equipada con un condensador de emisiones (EK), la ME 16C NT +EK facilita la recuperación eficiente de disolventes y reduce las emisiones. Las bombas NT de ocho cabezas presentan operación silenciosa y superficies lisas fáciles de limpiar.

Datos técnicos y gráficos (valores clave)
Máx. capacidad de aspiración 50 Hz: 16.3 m3/h
Máx. capacidad de aspiración 60 Hz: 9.6 cfm
Vacío final: 70 mbar / 53 torr
Vacío final con gas ballast: 100 mbar / 75 torr
Número de cabezas: 8
Número de etapas: 1
Temp. ambiente (operación) min: 10 °C
Temp. ambiente (operación) máx: 40 °C
Temp. ambiente (almacenaje) min: -10 °C
Temp. ambiente (almacenaje) máx: 60 °C
Presión máx. de salida (abs.): 1.1 bar
Conexión de aspiración: Brida pequeña KF DN 25
Conexión de salida: Oliva DN 8-10 mm
Conexión refrigeración: 2 x oliva DN 6-8 mm
Potencia nominal: 0.53 kW
Velocidad nominal (50/60 Hz): 1650 min-1
Clase de protección IEC 60529: IP 40
Dimensiones (L x A x H): 528 × 387 × 395 mm
Peso: 28.3 kg
Ruido (nivel de presión sonora) a 50 Hz: 54 dBA
Conformidad ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmósfera interna)
Certificación NRTL: No
Contenido de entrega: Bomba entregada completamente montada, lista para usar, con manual
Tensión nominal: 200-230 V
Frecuencia de red: 50-60 Hz

Características / especificaciones técnicas

• Modelo: ME 16C NT +EK
• Tipo: Bomba de diafragma química, de una etapa, sin aceite
• Capacidad de aspiración (50 Hz): 16.3 m3/h
• Vacío final (sin gas ballast): 70 mbar (53 torr)
• Vacío final (con gas ballast): 100 mbar (75 torr)
• Cabezas / etapas: 8 cabezas, 1 etapa
• Potencia motor: 0.53 kW — velocidad nominal 1650 min-1
• Conexiones: Aspiración KF DN 25, salida oliva DN 8-10 mm
• Refrigeración: 2 x oliva DN 6-8 mm
• Clase de protección: IP 40
• Dimensiones (L×A×H): 528 × 387 × 395 mm
• Peso: 28.3 kg
• Nivel sonoro: 54 dBA (50 Hz)
• Presión máxima de salida (abs.): 1.1 bar
• Conformidad ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmósfera interna)
• Suministro: Bomba montada y manual
