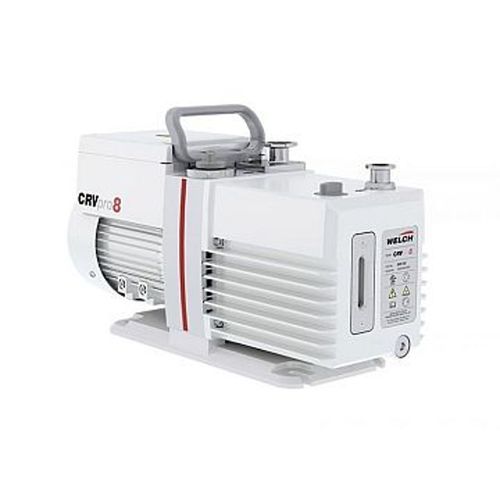

Bomba de vacío de laboratorio CRVpro 8

de paletaslubricadamultietapa

Resumen

• Bomba de paletas rotativas de dos etapas con accionamiento directo para aplicaciones de laboratorio y respaldo industrial.
• Consume hasta un 36% menos de aceite que bombas comparables y funciona ~10°C más fría, reduciendo la corrosión.
• Capacidad de aceite un 40 % mayor en modelos seleccionados para diluir vapores agresivos; recubrimiento resistente a productos químicos protege las piezas no móviles.
• Velocidad máxima de bombeo: 8 m3/h (133 l/min) a 50 Hz. Presión final (típica total): 2x10-3 mbar.

Características de diseño

• Gas ballast para el manejo de vapores condensables.
• Lubricación forzada con aceite para cojinetes y paletas.
• Mecanismo anti-retorno (anti-suckback) para proteger el sistema al apagar.
• Protección térmica contra sobrecarga del motor.

Aplicaciones

• Liofilización (secado por congelación) y aplicaciones de secado de laboratorio.
• Hornos de vacío y evacuación de cámaras.
• Líneas Schlenk y vacío general de laboratorio.
• Bomba de respaldo para bombas turbomoleculares y sistemas de desgasificación.

Notas

• Las bombas de paletas de accionamiento directo de la serie CRVpro no se recomiendan para filtración prolongada, aspiración sostenida, secado de geles de electroforesis u otras tareas que requieran funcionamiento continuo por encima de ~30 torr.

Datos técnicos (seleccionados)

PARÁMETRO | UNIDAD | CRVpro4 | CRVpro6 | CRVpro8 | CRVpro16 | CRVpro24
Desplazamiento de aire libre – @50 Hz | m3/h (l/min) | 4 (67) | 6 (100) | 8 (133) | 18.3 (305) | 26.2 (436)
Desplazamiento de aire libre – @60 Hz | CFM (l/min) | 2.8 (78) | 4.2 (118) | 5.6 (158) | 12.8 (363) | 18.3 (519)
Velocidad de bombeo – @50 Hz | m3/h (l/min) | 3.8 (63) | 5.1 (85) | 7.3 (122) | 16.8 (280) | 24 (400)
Velocidad de bombeo – @60 Hz | CFM (l/min) | 2.7 (77) | 3.7 (105) | 5.1 (143) | 11.9 (336) | 17 (480)
Presión final – sin gas ballast (parcial) | mbar (Torr) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 3x10-4 (2x10-4) | 3x10-4 (2x10-4)
Presión final – sin gas ballast (total) | mbar (Torr) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 3x10-3 (2x10-3) | 3x10-3 (2x10-3)
Presión final – con gas ballast (total) | mbar (Torr) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 6x10-3 (5x10-3) | 6x10-3 (5x10-3)
Conexiones | DN | 16 KF | 16 KF | 16 KF | 25 KF | 25 KF
Temperatura ambiente | °C | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40
Nivel de ruido (50 Hz) | dB(A) | ≤50 | ≤50 | ≤50 | ≤55 | ≤55
Capacidad de aceite | ml | 1150 | 1150 | 1000 | 2400 | 2200
Velocidad del motor | rpm (50/60 Hz) | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1750 | 1450/1750
Potencia del motor | kW (50/60 Hz) | 0.37/0.4 | 0.37/0.4 | 0.37/0.4 | 0.7/0.85 | 0.7/0.85
Peso | kg | 21 | 22 | 22.5 | 37 | 38.5
Dimensiones (L x W x H) | mm | 463/157/230* | 463/157/230* | 463/157/230* | 569/206/289 | 569/206/289
*Sin mango

Especificaciones técnicas

• Modelo: CRVpro 8
• Marca: Welch Vacuum
• Dos etapas, paletas rotativas, accionamiento directo.
• Velocidad máxima de bombeo: 8 m3/h (133 l/min) @50 Hz.
• Presión final (típica total): 2x10-3 mbar.
• Presión final (sin gas ballast, parcial): 5x10-4 mbar (4x10-4 Torr).
• Capacidad de aceite: 1000 ml.
• Motor: 1450/1740 rpm (50/60 Hz), 0.37/0.4 kW.
• Nivel de ruido: ≤50 dB(A) a 50 Hz.
• Conexión: 16 KF.
• Temperatura de funcionamiento ambiente: 10–40 °C.
• Peso: 22,5 kg.
• Dimensiones (L x W x H): 463 x 157 x 230 mm (sin mango).
