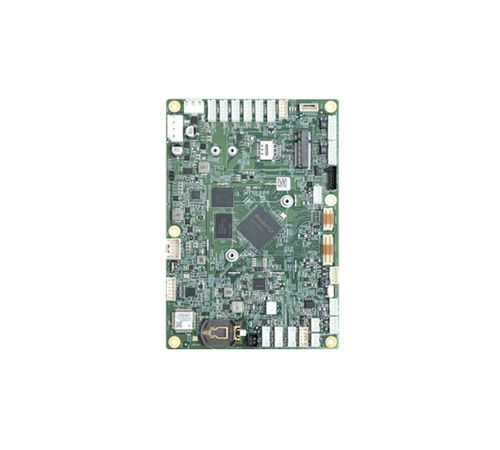

Módulo de mando R3-RK356802

de transmisión de datosde análisis de datosde tratamiento de datos

Introducción del producto
La R3-RK356802 es una placa base ARM basada en el SoC Rockchip RK3568 (quad‑core Cortex‑A55), que integra GPU Mali‑G52 y NPU 1TOPS INT8. Ofrece salidas HDMI/RGB/LVDS, múltiples puertos serie y 2×CAN, diseñada para control industrial, AIoT y sistemas embebidos.

Funciones principales

• SoC Rockchip RK3568, 4×Cortex‑A55 hasta 2,0 GHz
• Factor de forma compacto para aplicaciones embebidas
• GPU Mali‑G52 y NPU 1TOPS INT8 para inferencia AI en el dispositivo
• LPDDR4 1GB onboard; almacenamiento eMMC 8GB + ranura microSD
• 1×HDMI + 1×RGB + 1×LVDS (8 bits mono/dual), salidas triple
• Interfaces: 2×RS232 + 7×TTL‑5V (+ RS232 opcional como TTL), 2×CAN, SPI, I2C
• Opcional M.2 para 4G/5G, WiFi6 y Bluetooth; soporte de carga de batería; temperatura de trabajo 0–60°C

Introducción del producto (detallada)
La R3-RK356802 integra el procesador Rockchip RK3568 (4×Cortex‑A55, hasta 2,0 GHz), GPU Mali‑G52 y NPU 1TOPS INT8. Memoria LPDDR4 1GB integrada; almacenamiento eMMC 8GB + microSD. HDMI hasta 3840×2160@60Hz; RGB 800×480/800×600; LVDS 8 bits mono/dual de 800×600 a 1920×1080. Comunicaciones: 2×RS232 (soporte pantalla táctil), 7×TTL‑5V, RS232 opcional como TTL, 2×CAN, 1×SPI y 1×I2C (soporte pantalla táctil). USB: 2×USB2.0 (1 debug, 1 hacia HUB). Amplificador de audio para altavoz 4Ω‑3W. Red: 1×RJ45 Gigabit. Módulos opcionales: WiFi6, Bluetooth, M.2 4G/5G. Funciones adicionales: encendido por software, 1×micrófono, 1×conector ventilador 12V, watchdog hardware, GPIO simulación llamada de enfermera, carga de batería. Alimentación: entrada 15V/6.67A o 18V/2.22A; salidas 5V/3A y 12V/3A. Soporte OS: Linux y Buildroot.

Especificaciones
Modelo: R3-RK356802
Procesador: Rockchip RK3568 + RK809, 4×Cortex‑A55, hasta 2,0 GHz
GPU: Mali‑G52
APIs GPU: OpenGL ES1.1/2.0/3.2, Vulkan1.1, OpenCL2.0
NPU: INT8, 1TOPS
Memoria: LPDDR4 1GB integrada
Almacenamiento: eMMC 8GB + 1×microSD
Ranura M.2: 1×M.2 para 4G/5G
Salidas de vídeo: 1×HDMI (3840×2160@60Hz) + 1×RGB (800×480/800×600) + 1×LVDS (8 bits mono/dual, 800×600–1920×1080)
Puertos serie: 2×RS232 (táctil) + 7×TTL‑5V + RS232 opcional como TTL
CAN: 2×CAN
SPI: 1×SPI
I2C: 1×I2C (táctil)
USB: 2×USB2.0 (1 debug, 1 hacia HUB)
Audio: amplificador para altavoz 4Ω‑3W
Red: 1×RJ45 10/100/1000M
Inalámbrico: WiFi6, Bluetooth opcional; M.2 para 4G/5G
Otros: encendido por software, 1×mic, 1×conector ventilador 12V, watchdog hardware, GPIO llamada de enfermera, carga de batería
Entrada de alimentación: 15V/6.67A o 18V/2.22A
Salida de alimentación: 5V/3A + 12V/3A
Carga de batería: carga en encendido 1.2A, en apagado 2.2A; soporta baterías 11.1V‑4800mAh y 14.8V‑2600mAh
Temperatura de trabajo: 0–60°C
Temperatura de almacenamiento: -20–70°C
Humedad de trabajo: 5%–85% (0–45°C sin condensación)
Humedad de almacenamiento: 5%–95% (-40–85°C sin condensación)
Color PCB: verde
OS: Linux / Buildroot

Especificaciones técnicas

• SoC: Rockchip RK3568 + RK809, 4×Cortex‑A55, hasta 2,0 GHz
• GPU/NPU: Mali‑G52; 1TOPS INT8
• Memoria/almacenamiento: LPDDR4 1GB onboard; eMMC 8GB + microSD
• Pantallas: HDMI 4K@60Hz, RGB, LVDS 8 bits
• E/S: múltiples RS232/TTL, 2×CAN, SPI, I2C, 2×USB2.0
• Red: Ethernet Gigabit; opciones WiFi6/Bluetooth/M.2 4G/5G
• Alimentación: entradas múltiples, salidas 5V/3A y 12V/3A; carga de batería
• Entorno: funcionamiento 0–60°C; almacenamiento -20–70°C
• OS: Linux / Buildroot
