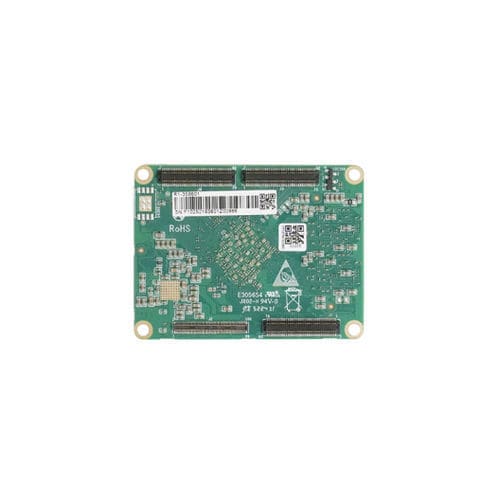

Módulo de tratamiento de datos R1-358801

de adquisición de datosde análisis de datosUSB

Introducción del producto
El R1-358801 es una placa core ARM compacta basada en el SoC Rockchip RK3588 de ocho núcleos 64 bits (4×Cortex‑A76 + 4×Cortex‑A55) en proceso de 8 nm, hasta 2,4 GHz. Con formato 66×50 mm y TDP 0,4–12 W, está diseñada para sistemas embebidos industriales que requieren alta densidad de cálculo y eficiencia energética. Soporta Android y Linux.

Detalles técnicos
La placa integra LPDDR4 4GB y eMMC 32GB a bordo. GPU Mali‑G610 MP4 y NPU de 6TOPS. Multimedia: salida HDMI2.1 hasta 8K@60Hz o 4K@120Hz; MIPI‑DSI hasta 4K@60Hz; entrada HDMI2.0 para captura. Codificación hasta 8K@30FPS (H.264/H.265); decodificación hasta 8K@60FPS (H.265/VP9), 8K@30FPS (H.264), 4K@60FPS (AV1). Interfaces: PCIe3.0 (2×x2 + 1×x4 + 4×x1), 2×Ethernet Gigabit, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, I2S 2 canales, 15 GPIO, 8 UART, 4 I2C, 3 PWM, 1 SDMMC, MIPI DSI/CSI y watchdog independiente. Alimentación backplane 4V (±5%). Temperatura de funcionamiento 0–60°C; almacenamiento -20–70°C.

Características clave

• RK3588 de ocho núcleos hasta 2,4GHz, proceso 8nm
• Placa core compacta 66×50mm
• 4GB LPDDR4 integrada + 32GB eMMC
• Salida HDMI2.1 8K y capacidad de codificación/decodificación 8K
• Expansión PCIe3.0, doble LAN Gigabit y 3×SATA3.0

Aplicaciones
Indicado para edge computing AIoT, control industrial, sistemas de visión inteligente, señalización digital, procesamiento de vídeo y otros escenarios embebidos basados en ARM.

Especificaciones (resumen)

• Modelo: R1-358801
• Procesador: Rockchip RK3588, 4×Cortex‑A76 + 4×Cortex‑A55, hasta 2,4GHz
• Memoria/Almacenamiento: LPDDR4 4GB integrado + eMMC 32GB
• Gráficos/NPU: Mali‑G610 MP4; NPU 6TOPS
• Pantalla & Vídeo: HDMI2.1 hasta 8K@60Hz; MIPI‑DSI hasta 4K@60Hz; entrada HDMI2.0; codificación/decodificación según especificado
• Interfaces: PCIe3.0 multi‑lane, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, 2×LAN Gigabit, MIPI DSI/CSI, GPIO/UART/I2C/PWM
• Alimentación & Temperatura: Backplane 4V (±5%); operación 0–60°C; almacenamiento -20–70°C
• Sistema operativo: Android / Linux
